Двухдиапазонный диполь на 3,5 и 7 МГц

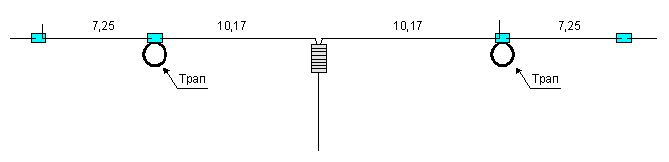

За основу данной конструкции взята идеология антенны W3DZZ, но заградительный контур (трап) на 7 МГц выполнен из коаксиального кабеля. Чертеж антенны показан на рис.1, а конструкция коаксиального трапа - на рис.2. Вертикальные концевые части 40-метрового полотна диполя имеют размер 5...10 см и используются для настройки антенны на необходимый участок диапазона.

Puc.1

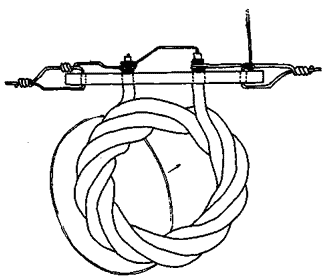

Трапы изготовлены из 50-ти или 75-омного кабеля длиной 1,8 м, уложенного в витую бухту диаметром 10 см, как показано на рис.2. Антенна запитывается коаксиальным кабелем через симметрирующее устройство из шести ферритовых колец, одетых на кабель возле точек питания.

Puc.2

Регис Колье (F3BE), "Radio-REF", №7-8/2001, с.18
