Трансивер "КЛОПИК" от RV3LE #2

[Alexander 1971]

will-kidd, а фото в хорошем качестве IRF511 , которые вам прислал китаец можете выложить. Маркировок много, сколько замерял минимальная ёмкость 280-300 пик.

[R7KAV]

Господа, кто ни будь сталкивался с усилителем ДРУЖБА ( аналог усилителя для клопа)?

[Радиослушатель]

на irf511 максимальная мощьность в линейном режиме на 21мгц получилась 2.7вт,на 7мгц- 8вт. двухтакт на этих транзисторах в другой конструкции выдает 15вт на 40ке и 7вт на 15шке.это при оригинальных транзисторах с емкостью затвора 155пф,те что мне присылал китаец как заменяемый аналог имели 390пф емкости и нормально работали только до 15мгц!

А вы не пробовали ставить транзисторы так называемые логической серии IRL а не IRF напримерIRL510 или IRLZ24
Об эом уже писалось (где,уже не припоминаю,когда читал про усилки на полевиках) что с ИРФов немогли выдавить мощщу на верху . Они хоть и имеют входную емкость около трехсоток пФ но открываются меньшим входным напряжением что способствует лучшей раскачке через меньшее входное сопротивление входного трансформатора предидущего каскада , и меньше сказывается эффект Миллера .Но есть одно НО которое придется учитывать,они более нежные по затвору всего мах 10 В против 20-25В у обычных ,нужно следить за раскачкой чтоб не пожечь затворы.

[UT7IA]

Сваял новую плату Клопика с опорным. Это я хвастаюсь.

ссылка на видео

https://www.youtube.com/shorts/WU5evN7c6bI

[will-kidd]

А вы не пробовали ставить транзисторы так называемые логической серии IRL а не IRF напримерIRL510 или IRLZ24
Об эом уже писалось (где,уже не припоминаю,когда читал про усилки на полевиках) что с ИРФов немогли выдавить мощщу на верху . Они хоть и имеют входную емкость около трехсоток пФ но открываются меньшим входным напряжением что способствует лучшей раскачке через меньшее входное сопротивление входного трансформатора предидущего каскада , и меньше сказывается эффект Миллера .Но есть одно НО которое придется учитывать,они более нежные по затвору всего мах 10 В против 20-25В у обычных ,нужно следить за раскачкой чтоб не пожечь затворы.

пробовали,проблемы такие же как и со всеми ирфами!получить равномерное усиление во всем диапазоне,линейность ,не сжечь по входу а главное доступность и цена.купить сейчас оригинальный ирф пригодный для УМ практически не возможно,99% перемаркировка!а в фирменных магазинах цена на оригиналы не гуманная!последний усилитель на ирф как раз и делал для клопика,сейчас по цене 20-30 китайских ирф можно купить какой нибудь б.у MRF или RD. Другое дело сейчас много поделок с выходным каскадом в классе E там и китайские подделки сносно работают!Вот такой у моего клопа помощьник,6шт IRF510 чють более 50вт в линейном режиме с кпд около 50%.защита по температуре,по входу от перекачки и от кривых антенн.

[DimonUral]

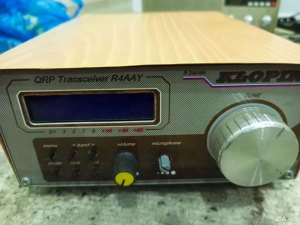

Здравствуйте, кто автор этой сборки, есть в чате? Узнать подробности.

[UT7IA]

Указано же на морде передней трансивера!

[DimonUral]

Ну не факт, что именно его сборка

[UT7IA]

Ну так к R4AАY обратиться не судьба?

[DimonUral]

Ну так к R4AАY обратиться не судьба?

Ну так поди обратился...
