| Условное
обозначение
подшипника |
Основные размеры |
| номинальный
внутренний
диаметр, мм |
номинальный
внешний
диаметр, мм |
номинальная
ширина, мм |
| Шарикоподшипник радиальный однорядный |
| № 4 |
4 |
16 |
5 |
| № 5 |
5 |
19 |
6 |
| № 6 |
6 |
19 |
6 |
| № 7 |
7 |
22 |
7 |
| № 8 |
8 |
22 |
7 |
| № 9 |
9 |
26 |
8 |
| № 13 |
3 |
9 |
3 |
| № 17 |
7 |
19 |
6 |
| № 18 |
8 |
22 |
7 |
| № 23 |
3 |
10 |
4 |
| № 24 |
4 |
13 |
5 |
| № 25 |
5 |
16 |
5 |
| № 34 |
4 |
16 |
5 |
| № 35 |
5 |
19 |
6 |
| № 45 |
4,5 |
8 |
2,5 |
| № 62 |
2 |
7 |
2,5 |
| № 66 |
6 |
22 |
6 |
| № 89 |
9 |
22 |
7 |
| № 100 |
10 |
26 |
8 |
| № 101 |
12 |
28 |
8 |
| № 104 |
20 |
42 |
12 |
| № 105 |
25 |
47 |
12 |
| № 106 |
30 |
55 |
13 |
| № 200 |
10 |
30 |
9 |
| № 201 |
12 |
32 |
10 |
| № 202 |
15 |
35 |
11 |
| № 203 |
17 |
40 |
12 |
| № 204 |
20 |
47 |
14 |
| № 205 |
25 |
52 |
15 |
| № 206 |
30 |
62 |
16 |
| № 207 |
35 |
72 |
17 |
| № 208 |
40 |
80 |
18 |
| № 209 |
45 |
85 |
19 |
| № 210 |
50 |
90 |
20 |
| № 211 |
55 |
100 |
21 |
| № 212 |
60 |
110 |
22 |
| № 214 |
70 |
125 |
24 |
| № 215 |
75 |
130 |
25 |
| № 220 |
100 |
180 |
34 |
| № 303 |
17 |
47 |
14 |
| № 304 |
20 |
52 |
15 |
| № 305 |
25 |
62 |
17 |
| № 306 |
30 |
72 |
19 |
| № 307 |
35 |
80 |
21 |
| № 308 |
40 |
90 |
23 |
| № 309 |
45 |
100 |
25 |
| № 310 |
50 |
110 |
27 |
| № 312 |
60 |
130 |
31 |
| № 316 |
80 |
170 |
39 |
| № 403 |
17 |
62 |
17 |
| № 405 |
25 |
80 |
21 |
| № 406 |
30 |
90 |
23 |
| № 407 |
35 |
100 |
25 |
| № 700 |
10 |
28 |
8 |
| № 703 |
17 |
47 |
12 |
| № 705 |
25 |
52 |
10 |
| № 709 |
45 |
75 |
11 |
| № 710 |
50 |
80 |
11 |
| № 802 |
15 |
42 |
11 |
| № 906 |
32 |
55 |
9 |
| Шарикоподшипник радиальный сферический двухрядный |
| 1006 |
6 |
19 |
6 |
| 1008 |
8 |
22 |
7 |
| 1204 |
20 |
47 |
14 |
| 1205 |
25 |
52 |
15 |
| 1217 |
85 |
150 |
28 |
| 1307 |
35 |
80 |
21 |
| 1312 |
60 |
130 |
31 |
| 1516 |
80 |
140 |
35 |
| Шарикоподшипник магнетный |
| 6005 |
5 |
16 |
5 |
| 6008 |
8 |
24 |
7 |
| 6012 |
12 |
32 |
7 |

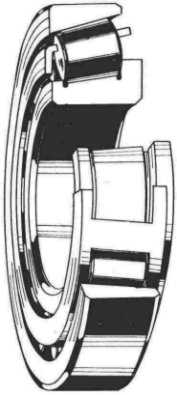

| Роликоподшипник радиальный
с короткими цилиндрическими роликами |
| 2214 |
70 |
125 |
24 |
| 2316 |
80 |
170 |
39 |
| 2311 |
55 |
120 |
29 |
| Роликоподшипник конический |
| 7203 |
17 |
40 |
13,5 |
| 7307 |
35 |
80 |
23 |
| 7308 |
40 |
90 |
25,5 |
| 7512 |
60 |
110 |
35 |
| 7536 |
180 |
320 |
91 |
| 7608 |
40 |
90 |
35,5 |
| 7611 |
55 |
120 |
46 |
| Шарикоподшипник упорный одинарный |
| 8104 |
20 |
35 |
10 |
| 8116 |
80 |
105 |
19 |
| |
|
|
|
| Типы подшипников |
| Подшипники качения подразделяются по следующим основным признакам: |
| • по направлению действия нагрузки, которую подшипник воспринимает, и по форме тел качения (тип подшипника);
• по конструктивным особенностям;
• по числу рядов тел качения в подшипнике. |
| По направлению действия нагрузки подшипники делятся на следующие группы: |
| 1. Радиальные, которые могут воспринимать только радиальную нагрузку или которые обычно предназначаются для радиальной, но могут воспринимать и осевую нагрузку (шарикоподшипники однорядные без канавки для ввода шариков, шарико- и роликоподшипники двухрядные сферические). |
| 2. Упорные, которые предназначаются для восприятия только осевых нагрузок. |
| 3. Радиально-упорные, которые предназначаются для восприятия одновременно действующих радиальных и осевых нагрузок. |
| По форме тел качения подшипники делятся на шариковые (тела качения - шарики) и роликовые (тела качения - ролики). |
| По конструктивным особенностям подшипники делятся на самоустанавливающиеся (сферические) и несамо-устанавливающиеся. |
| По числу рядов тел качения подшипники делятся на одно-, двух- и четырехрядные. |
| Обозначения подшипников |
| На каждом подшипнике имеется условное обозначение из букв и цифр. |
| Точность изготовления подшипников обозначается одной или двумя буквами, стоящими перед цифрой. |
| Цифры условно характеризуют подшипники в отношении размера отверстия, серии, типа и конструктивных особенностей. |
| В условном обозначении, за исключением обозначений подшипников с внутренним диаметром свыше 495 мм, первые две цифры указывают диаметр вала в месте посадки подшипника. Для всех подшипников (за исключением магнетных) внутренний диаметр 20 мм и более обозначается частным от деления размера этого диаметра на 5. Например 8056216 - первые две цифры справа обозначают подшипник для вала диаметром 80 мм. |
| Для всех подшипников (за исключением магнетных) внутренний диаметр от 10 до 17 мм включительно обозначается следующим образом: |
| номинальный внутренний диаметр подшипника, мм |
условное обозначение диаметра |
пример обозначения |
| 10 |
00 |
36200 |
| 12 |
01 |
36201 |
| 15 |
02 |
36202 |
| 17 |
03 |
36203 |
| Для малых подшипников с внутренним диаметром до 9 мм включительно первая цифра справа указывает фактический размер внутреннего диаметра в миллиметрах, причем в этих случаях на втором и третьем месте ставятся цифры "0". Например, подшипник с условным обозначением 36008 имеет внутренний диаметр 8 мм. |
| Серия подшипника, т.е. один из установленных стандартами нормальных рядов подшипников, отличающихся по наружному диаметру и ширине, при одинаковых конструкциях и внутреннем диаметре, обозначается третьей и седьмой цифрами справа. Тип подшипника указывается четвертой цифрой справа. |
| Типы подшипников обозначаются следующими цифрами: |

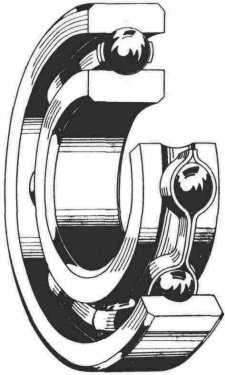

| Радиальный шариковый однорядный |
0 |

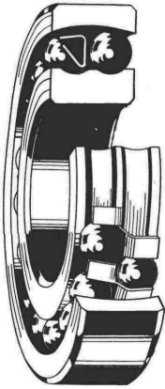

| Радиальный шариковый двухрядный сферический |
1 |

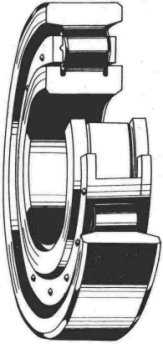

| Радиальный с короткими цилиндрическими роликами |
2 |
| Радиальный роликовый двухрядный сферический |
3 |

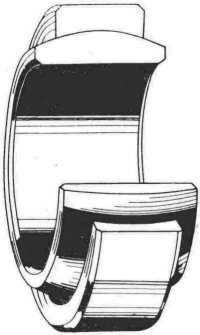

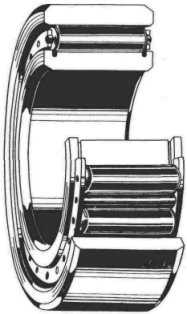

| Роликовый с длинными цилиндрическими роликами или иглами |
4 |
| Роликовый с витыми роликами |
5 |

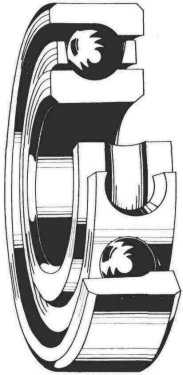

| Радиально-упорный |
6 |
| Роликовый конический |
7 |

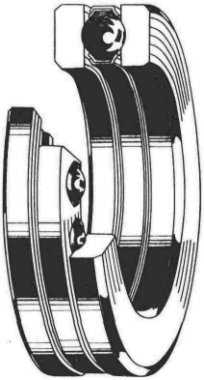

| Упорный шариковый |
8 |

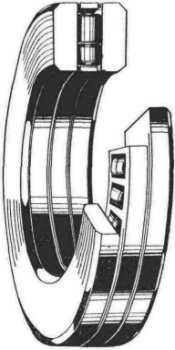

| Упорный роликовый |
9 |
| Цифры, стоящие на пятом и шестом месте, указывают на некоторые конструктивные особенности подшипника. |
