Справочная информация по унифицированным трансформаторам

Унифицированные трансформаторы типа ОСМ



Марка,

Мощность кВА

Напряжение

первичной обмотки, В

Напряжение

вторичной обмотки, В

Размеры,

    мм

Масса,

  кг

ОСМ-0,1 220/5-12В

0.1

220

12

85х86х90

2,5



ОСМ-0,1 220/5-24В

0.1

220

24



85х86х90

2,5



ОСМ-0,1 220/5-36В

0.1

220

36



85х86х90

2,5



ОСМ-0,1 220/5-110В

0.1

220

110



85х86х90

2,5



ОСМ-0,16 220/5-12В

0.16

220

12

105х90х107

3,8



ОСМ-0,16 220/5-24В

0.16

220

24



105х90х107

3,8



ОСМ-0,16 220/5-36В

0.16

220

36

105х90х107

3,8



ОСМ-0,16 220/5-110В

0.16

220

110

105х90х107

3,8



ОСМ-0,25 220/12/12В

0.25

220

12

105х106х130

4,3

ОСМ-0,25 220/5-36В

0.25

220

36



105х106х130



ОСМ-0,4 220/12/12В

0.4

220

12

135х106х140

7,5



ОСМ-0,4 220/5-24В

0.4

220

24



135х106х140

7,5



ОСМ-0,4 220/5- 36В

0.4

220

36



135х106х140

7,5



ОСМ-0,4 220/5-110В

0.4

220

110



135х106х140

7,5



ОСМ-0,63 220/5-12В

0.63

220

12

175х120х205

10,0

ОСМ-0,63 220/5-24В

0.63

220

24

165х105х170

17,0

ОСМ-0,63 220/5-36В

0.63

220

36

165х105х170

17,0

ОСМ-0,63 220/5-42В

0.63

220

42



165х105х170

17,0

ОСМ-0,63 220/5-110В

0.63

220

110



165х105х170

17,0

ОСМ-0,63 380/5-24В

0.63

380

24

175х120х205

10,0



ОСМ-0,63 380/5-36В

0.63

380

36



175х120х205

10,0



ОСМ-1,0 220/5-12В

1.0

220

12

175х150х205

15,0

ОСМ-1,0 220/5-24В

1.0

220

24

175х150х205

15,0

ОСМ-1,0 220/5-36В

1.0

220

36

175х150х205

15,0

ОСМ-1,0 220/5-110В

1.0

220

110

165х178х170

13,0



ОСМ-1,0 380/5-36В

1.0

380

36

175х150х205

15,0

ОСМ-1,0 380/5-36В

1.0

380

36

165х178х170

13,0

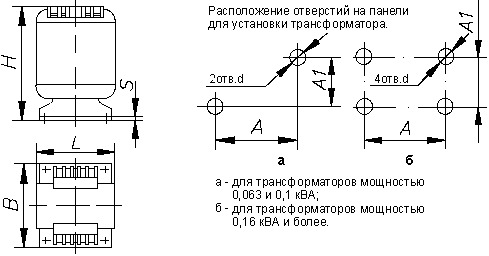

      Габаритные и установочнные размеры:



    ОСМ



Тип трансформатора

B

L

H

S

A

A1

d

Масса,кг

ОСМ1-0.063У3

90

77

100

2

52±0.5

58±0.5

5.5+1

1.30



ОСМ1-0.1У3

90

92

100

2

52±0.5

73±0.5

6.5+1

 1,90



ОСМ1-0.16У3

110

95

115

2

60±0.5

77±0.5

6.5+1

 2.85



ОСМ1-0.25У3

110

110

135

2

60±0.5

90±0.5

6.5+1

4.10



ОСМ1-0.4У3

140

112

145

2

80±0.5

90±0.5

6.5+1

5.85



ОСМ1-0.63У3

170

122

176

2

105±0.5

95±0.5

6.5+1

9.10



ОСМ1-1.0У3

170

154

176

2

105±0.5

125±0.5

6.5+1

13.70

ОСМ1-1.6У3

205

167

220

3

160±0.5

121 ± 0.5

8.5+1

18.00

ОСМ1-2.5У3

250

172

240

3

185±0.5

121 ± 0.5

8.5+1

25.00

ОСМ1-4.0У3

300

 232

275

3

205±0.5

147±0.5

10.5+1

39.30







 трансформатор ОСМ Трансформаторы серии ОСМ-1 мощностью 0.63-4.0 кВА исполнения У3 включаемые в сеть переменного тока частоты 50 Гц с номинальным напряжением до 660 В, предназначены для питания цепей управления местного освещения, сигнализации и  выпрямителей собранных по двухполупериодной схеме выпрямления.

  Трансформаторы предназначены для работы в закрытом помещении при следующих условиях:

  окружающая среда невзрывоопасная;

  высота над уровнем моря - не более 1000м;

  температура окружающей среды от минус 45гр.С до плюс 40гр.С.

  Необходимая защита от прикосновения,влагозащита и защита от перегрузки  осуществляется установкой, в которую встраивается трансформатор.







Унифицированные трансформаторы типа ОСМд

(выпускаемые предприятием «Дрозды» гор. Томск)

Трансформаторы однофазные сухие многоцелевого назначения серии ОСМ1д

ГОСТ 19294, ТУ 3413-003-49388180-2003            ОКП 34 1310
 Назначение:

- зарядные устройства аккумуляторов автомобилей

- пуско-зарядные устройства автомобилей

- источники питания радиостанций

- источники бесперебойного питания (БИП) систем видеонаблюдения, пожарной, охранной сигнализации

- питание цепей управления местного освещения, сигнализации и автоматики станочного и др. оборудования


Напряжение сети 220/380 В, напряжение нагрузки – 6,3/12/18/24/36/42/110/220В, либо по заказу

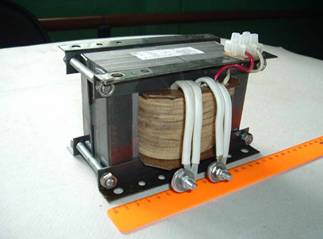

Внешний вид

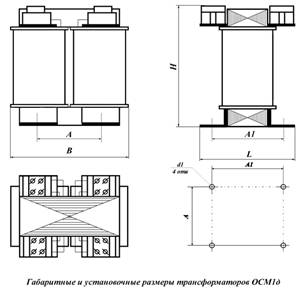

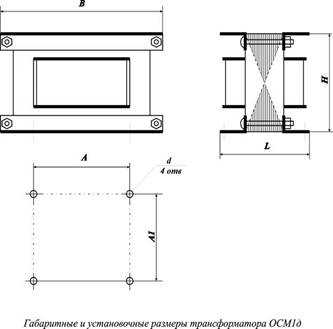

Габаритные и установочные размеры.

Тип трансформатора

Размеры, мм









Масса, не более, кг



B

L

H

A

A1

d



ОСМ1д-0,050

98

76

90

50±1,0

60±1,0

4,5+1

1,2

ОСМ1д-0,063













1,3

ОСМ1д-0,1













1,4

ОСМ1д-0,16

100



110

50±1,0



6,5+1

2

ОСМ1д-0,25



86





72±1,0



3,2

ОСМ1д-0,4



96





82±1,0



4,3

ОСМ1д-0,630

180

90

110

105±1,0

60±1,0

6,5+1

7,3

ОСМ1д-1,000



110





80±1,0



10

ОСМ1д-1,600



130



152±1,0

100±1,0

8,5+1

12,5

ОСМ1д-2,500



150





120±1,0



15









Трансформаторы серии ОСР



            Трансформаторы разделительные серии ОСР (однофазные, сухие, разделительные) мощностью 0,16 ... 1,0 кВ·А предназначены для отделения сети, питающей электроприёмник от первичной электрической сети.

Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов каркасной конструкции, намотаны медным проводом с теплостойкой изоляцией. Трансформаторы пропитаны влагостойким электроизоляционным  лаком. Контактные зажимы имеют степень защиты IP 20.









Трансформатор ОСЛ



Трансформатор ОСЛ-0,25УХЛ4 (однофазный сухой напряжением

220/110/24/8 мощностью 0,25 кВ·А) предназначен для устройств  управления лифтами УКЛ.             Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушка трансформатора каркасной конструкции из медного провода с теплостойкой изоляцией.

Трансформатор в сборе пропитан влагостойким электроизоляционным лаком в установке вакуумной пропитки. Контактные зажимы трансформаторов расположены на изоляционных колодках из пластмассы.

Контактные зажимы первичной обмотки закрыты крышкой.





трансформаторы серии ОСВР-1

            Трансформаторы экспортного исполнения изготавливаются также на

напряжение первичной обмотки: 115, 230, 240, 400, 415, 440 и 550 В. Трансформаторы выпускаются для эксплуатации в условиях умеренного и тропического климата.

Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам, конструкции, габаритным, установочным размерам и отличаются только защитными покрытиями. Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов - каркасной конструкции, обмотки выполнены медным проводом с

теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки. Контактные зажимы трансформаторов расположены на  изоляционных колодках из дугостойкой пластмассы



Трансформаторы серии ПОС и СОС



            Трансформаторы однофазные, сухие серии ПОС (путевые) и СОС

            (сигнальные) предназначены для применения на железнодорожном

            транспорте в качестве устройств для электропитания действующих,

модернизированных и вновь создаваемых цепей управления, связи и сигнализации, а также для применения в других сферах в качестве             устройств для электропитания сетей с аналогичными параметрами.

Трансформаторы предназначены для эксплуатации в атмосфере любого типа, в любом пространственном положении, в условиях воздействия ударных нагрузок с ускорением до 6g и вибрационных нагрузок в

диапазоне частот до 100 Гц с максимальным ускорением 2g. По условиям размещения трансформаторы встраиваемые.

Трансформаторы выполнены на витом магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформатора - каркасной конструкции, намотаны медным проводом с теплостойкой изоляцией, закрыты кожухами.





Трансформаторы серии ТСМ

Трансформаторы серии ТСМ (трехфазные, сухие, многоцелевые) мощностью  0,16... 1,0 кВ*А предназначены для включения в трехфазную сеть и питания пониженным напряжением выпрямительных схем, полупроводниковых преобразователей станков и лифтов, электрического

инструмента и различных потребителей в электроустановках общего назначения.

Напряжение первичной обмотки трансформатора 220, 380 В, а вторичной  от 12 до 220 В.

Схема и группа соединения обмоток «звезда»,  «треугольник». Трансформаторы предназначены для эксплуатации в закрытых помещениях в условиях холодного, умеренного и тропического климата.  Трансформаторы устойчивы к механическим воздействиям с максимальным

            ускорением:

            - lg в диапазоне частот 0,5...55 Гц для мощностей до 0,63 кВ*А

            включительно (при установке в любом положении);

            - 0,5g в диапазоне частот 0,5...35 Гц для мощности 1,0 кВ*А (при

            установке на горизонтальной плоскости).

Трансформаторы выполнены на витых разрезных сердечниках с катушками  из медного провода, пропитаны в сборе в электроизоляционном лаке в установке вакуумной пропитки.



Скачать справочник в формате MS Word DOC

Н.Филенко (UA9XBI)

Возврат

трансформатор осм1 Трансформаторы общепромышленные. Однофазный трансформатор ОСМ.
