Технические данные стальных тросов (канатов), применяемых радиолюбителями для установки и ремонта антенно-мачтовых сооружений.

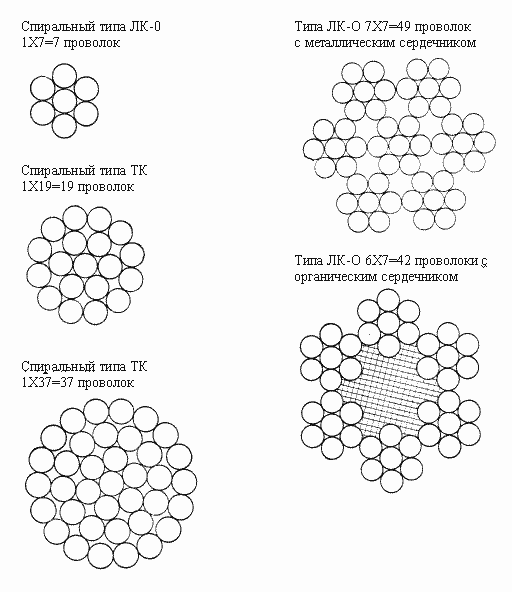

Спиральный типа ЛК-О 1х7=7 проволок

Диаметр,мм

Расчетный предел прочности проволоки при растяжении, кг/мм2



120

130

140

150

160

170

180

190

200



Разрывное усилие каната в целом, кг (не менее)

3,0

605

657

706

757

808

858

909

960



3,3

734

795

856

917

979

1040

1090

1150



3,6

873

946

1010

1080

1150

1230

1300

1380



3,9

1020

1100

1190

1270

1360

1440

1530

1620



4,2

1180

1280

1380

1480

1580

1680

1780

1880



4,5

1350

1470

1580

1690

1810

1920

2030

2150



4,8

1540

1670

1810

1940

2070

2190

2320

2450



5,1

1740

1890

2040

2190

2330

2480

2630

2770



5,4

1960

2120

2280

2440

2610

2770

2940

3100



6,0

2420

2620

2820

3020

3220

3430

3630

3840



6,6

2930

3170

3420

3670

3910

4150

4690

4650



7,2

3480

3780

4070

4360

4650

4940

5230

5530



7,8

4100

4440

4780

5120

5460

5800

6150

6490



Спиральный типа ТК 1х19=19 проволок

Диаметр,мм

Расчетный предел прочности проволоки при растяжении, кг/мм2



120

130

140

150

160

170

180

190

200



Разрывное усилие каната в целом, кг (не менее)

3,00

580

628

676

724

773

822

868

918

966

3,25

681

738

795

851

908

965

1010

1080



3,50

789

855

921

986

1050

1110

1170

1240



4,00

1020

1110

1190

1280

1370

1450

1540

1620



4,50

1300

1410

1520

1620

1730

1840

1950

2060



5,00

1600

1730

1870

2000

2140

2270

2410

2540



5,50

1940

2100

2260

2430

2590

2750

2910

3070



6,00

2310

2510

2700

2890

3080

3280

3470

3660



6,50

2710

2940

3160

3400

3620

3850

4070

4310



7,00

3150

3420

3680

3940

4210

4470

4730

5000



7,50

3600

3900

4210

4500

4810

5110

5400

5710



8,00

4120

4460

4800

5140

5490

5840

6180

65530



Спиральный типа ТК 1х37=37 проволок

Диаметр,мм

Расчетный предел прочности проволоки при растяжении, кг/мм2



120

130

140

150

160

170

180

190

200



Разрывное усилие каната в целом, кг (не менее)

3,50



800

863

924

986

1045

1100

1160

1230

4,20

1060

1150

1240

1330

1420

1510

1590

1680

1770

4,55

1250

1350

1450

1560

1660

1716

1870

1980



4,90

1440

1570

1690

1810

1930

2050

2170

2290



5,60

1890

2040

2210

2370

2520

2680

2840

3000



6,30

2390

2590

2790

2990

3190

3400

3590

3800



7,00

2970

3220

3460

3720

3970

4210

4460

4710



7,70

3600

3900

4190

4500

4800

5100

5390

5700



8,40

4280

4640

4990

5350

5710

6060

6420

6780



Спиральный типа ЛК-О 7х7=49 проволок с металлическим сердечником

Диаметр,мм

Расчетный предел прочности проволоки при растяжении, кг/мм2



120

130

140

150

160

170

180

190

200



Разрывное усилие каната в целом, кг (не менее)

4,5



1100

1190

1280

1360

1450

1530

1620

1690

5,4

1470

1600

1720

1850

1970

2100

2210

2340

2440

6,3

2010

2180

2350

2510

2670

2840

3010

3180



7,2

2620

2840

3070

3280

3500

3720

3940

4160



8,1

3320

3600

3880

4150

4430

4700

4980

5260



9,0

4100

4450

4780

5120

5470

5810

6150

6490



9,9

4960

5380

5790

6210

6620

7040

7440

7860



Спиральный типа ЛК-О 6х7=42 проволоки с органическим сердечником

Диаметр,мм

Расчетный предел прочности проволоки при растяжении, кг/мм2



120

130

140

150

160

170

180

190

200



Разрывное усилие каната в целом, кг (не менее)

4,7



952

1020

1090

1160

1230

1310

1380

1460

5,6

1260

1370

1470

1580

1690

1790

1900

210

2110

6,5

1720

1860

2010

2150

2290

2430

2590

2730



7,5

2250

2430

2620

2820

3000

3190

3380

3560



8,5

2840

3080

3320

3560

3800

4040

4270

4510



9,5

3510

3800

4100

4390

4690

4980

5270

5570



10,5

4250

4610

4960

5320

5670

6030

6390

6740



11,5

5060

5490

5910

6320

6750

7170

7600

8010



  Условные обозначения характеристик и типов стальных тросов:

1. По роду свивки проволок в рядах:
ТК - с точечным касанием отдельных проволок между слоями прядей;
ЛК - с линейным касанием проволок пряди;
ТЛК- с точечным и линейным касанием проволок пряди.

Тросы ЛК:
ЛК-О - проволоки подбираются одинакового диаметра в отдельных слоях пряди;
ЛК-Р - проволоки двух разных диаметров в верхнем слое пряди;
ЛК-РО - проволоки разного и одинакового диаметра по отдельным слоям пряди;
ЛК-З - между двумя слоями проволок размещаются заполняющие проволоки меньшего диаметра.

2. По механическим свойствам подразделяются на тросы, изготовленные из проволоки высшей марки В, первой марки I, второй марки II, бензельные канаты Б (для такелажных работ).

3. По виду поверхности проволоки различают тросы из светлой проволоки и тросы из оцинкованной проволоки для легких (ЛС), средних (СС) и жестких (ЖС) условий работы.

4. По роду свивки тросы выпускаются нераскручивающиеся (Н) и обыкновенные.

5. По направлению свивки верхнего слоя проволок тросы выпускаются левой свивки (Л) и правой свивки.

6. По виду свивки тросы бывают крестовой свивки (-), односторонней свивки (О) и комбинированной свивки (К).

Пример условного обозначения спирального троса диаметром 6 мм, нераскручивающегося, с пределом прочности проволоки 150 кг/мм2, марки В, светлого, правой свивки: трос 6-Н-150-В. То же троса диаметром 6 мм, обыкновенного, с пределом прочности 150 кг/мм2, марки В, оцинкованного по группе ЛС, левой свивки: трос 6-150-В-ЛС-Л. То же типа ЛК-О диаметром 9 мм, нераскручивающегося, из проволоки с расчетным пределом проволоки 160 кг/мм2, марки В, светлого, правой крестовой свивки: трос 9-Н-160-В.



Н.Г. Жирло (UA6AB),
350005, г Краснодар,
Авиагородок, д23, кв54.
