VHF/UHF усилители мощности YU1AW.

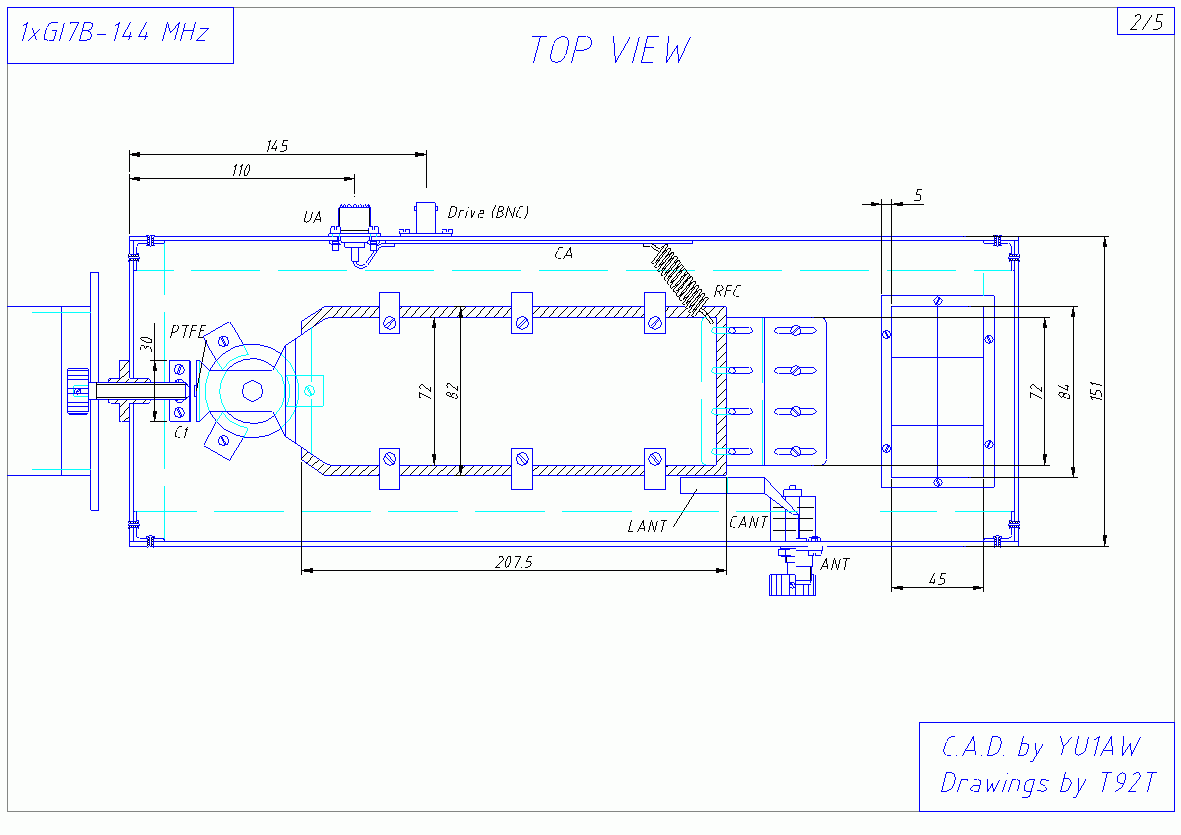

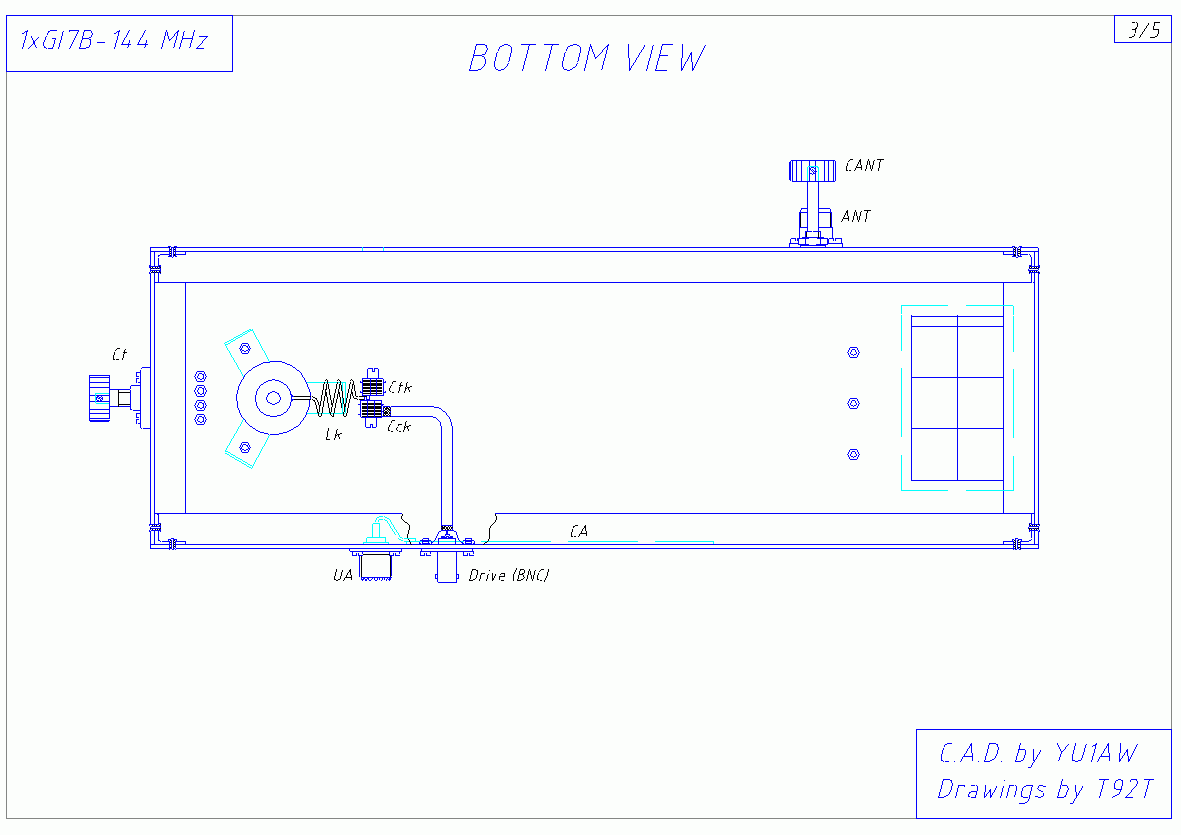

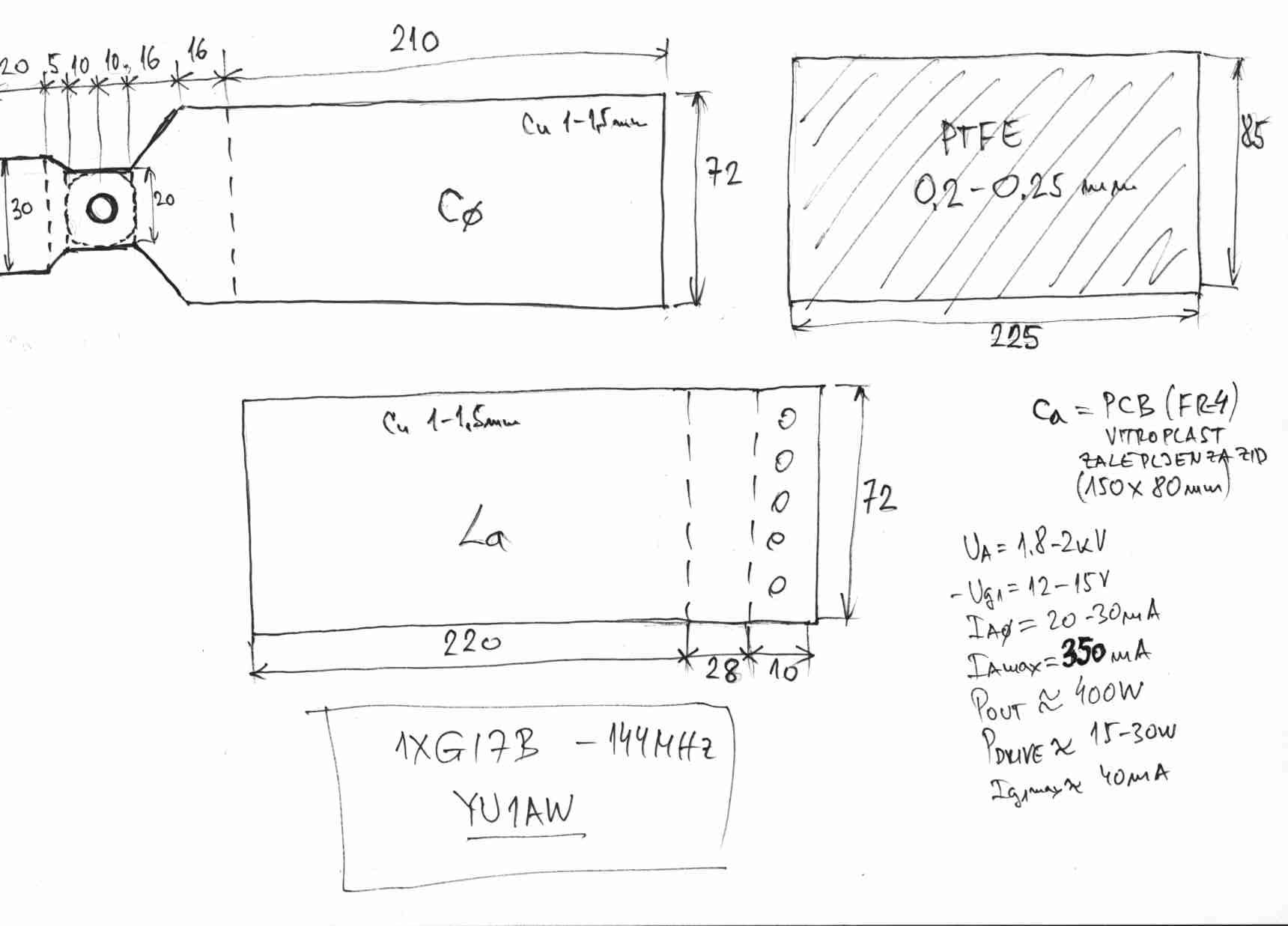

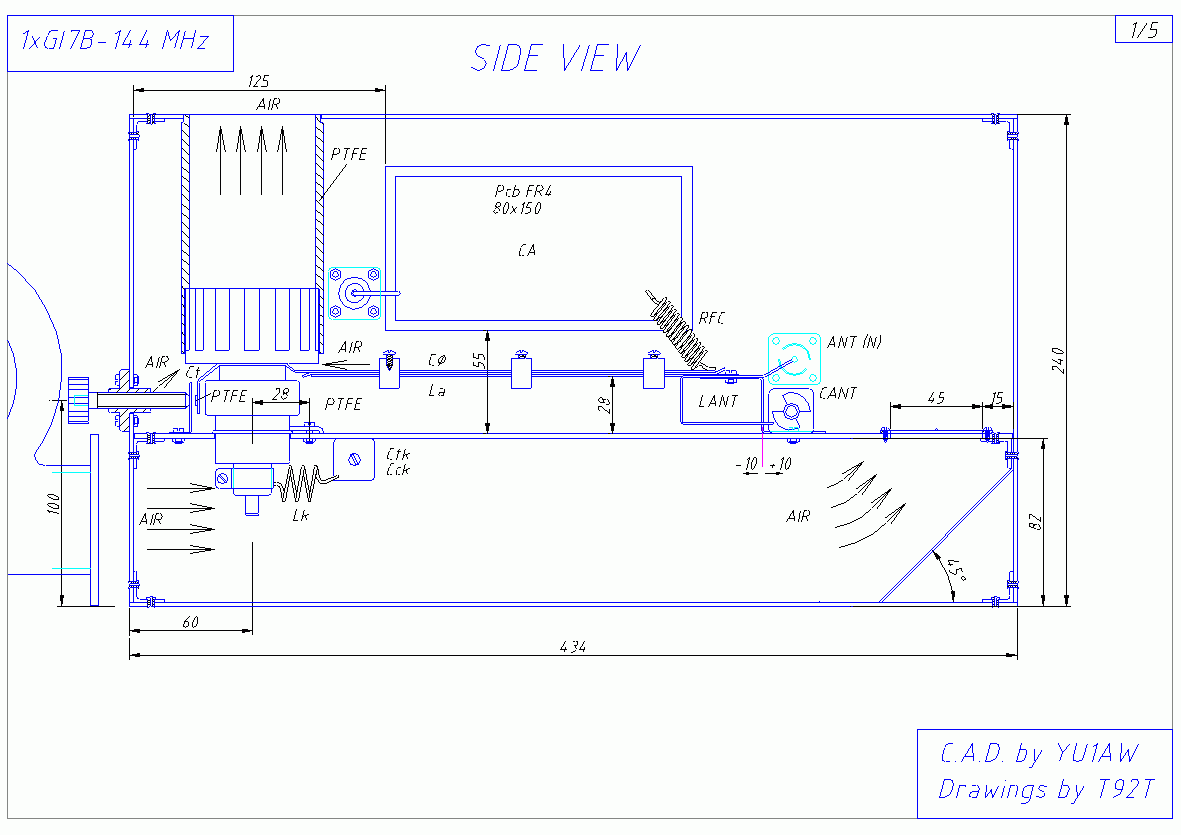

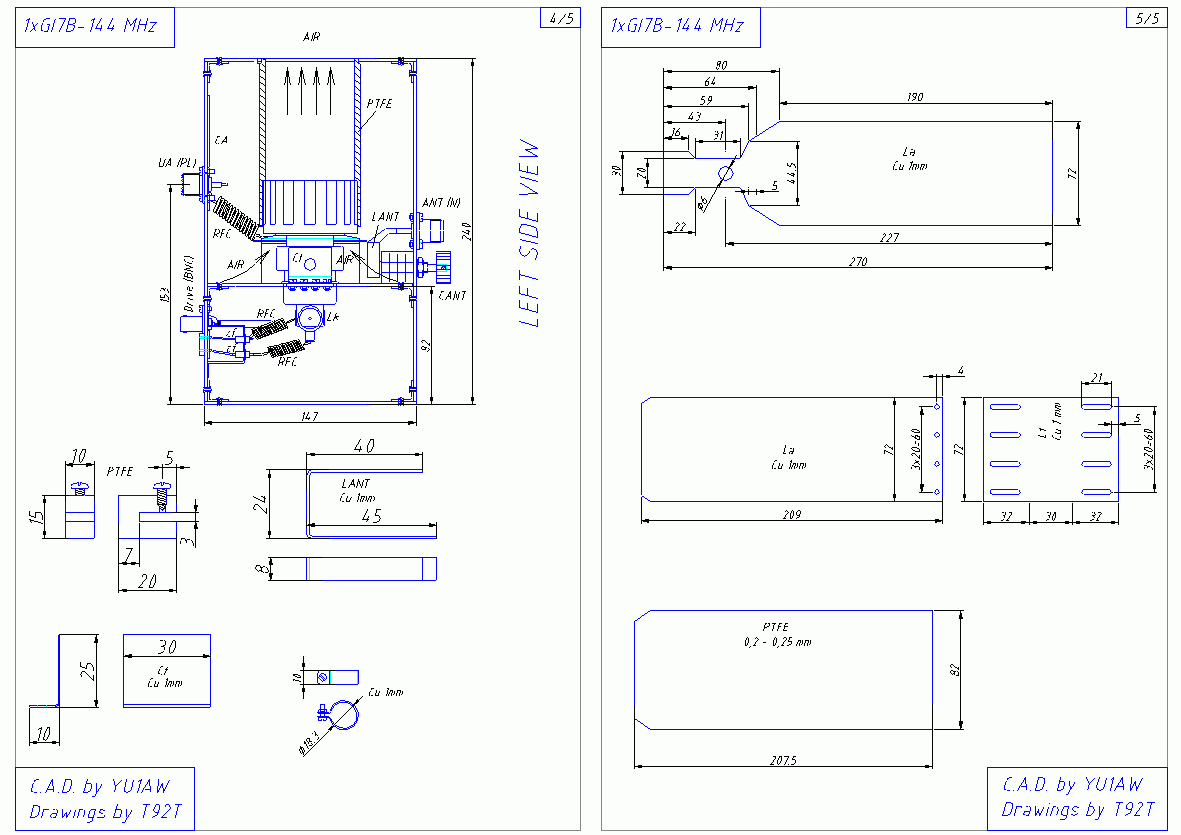

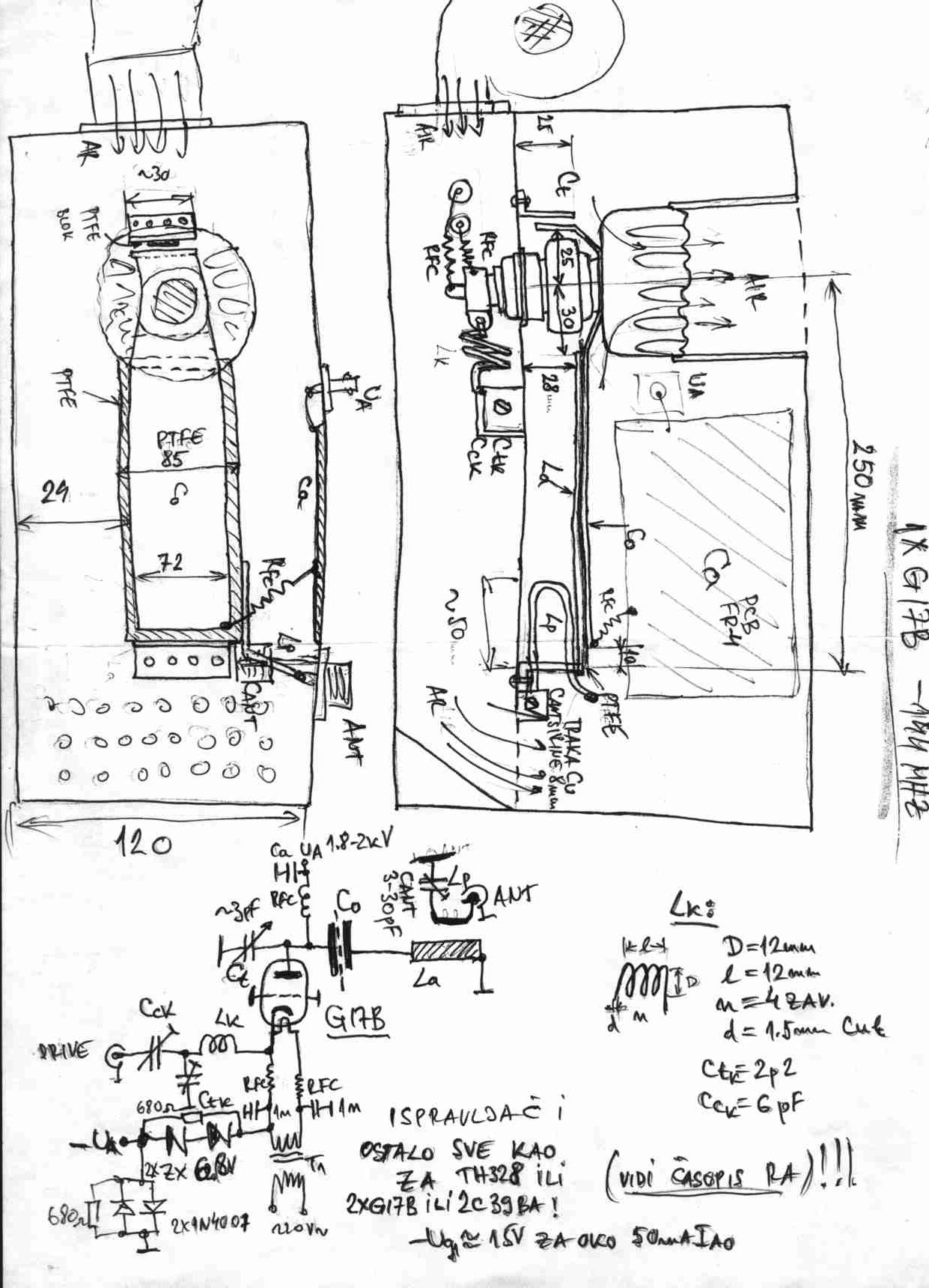

1xGI7B-144MHz

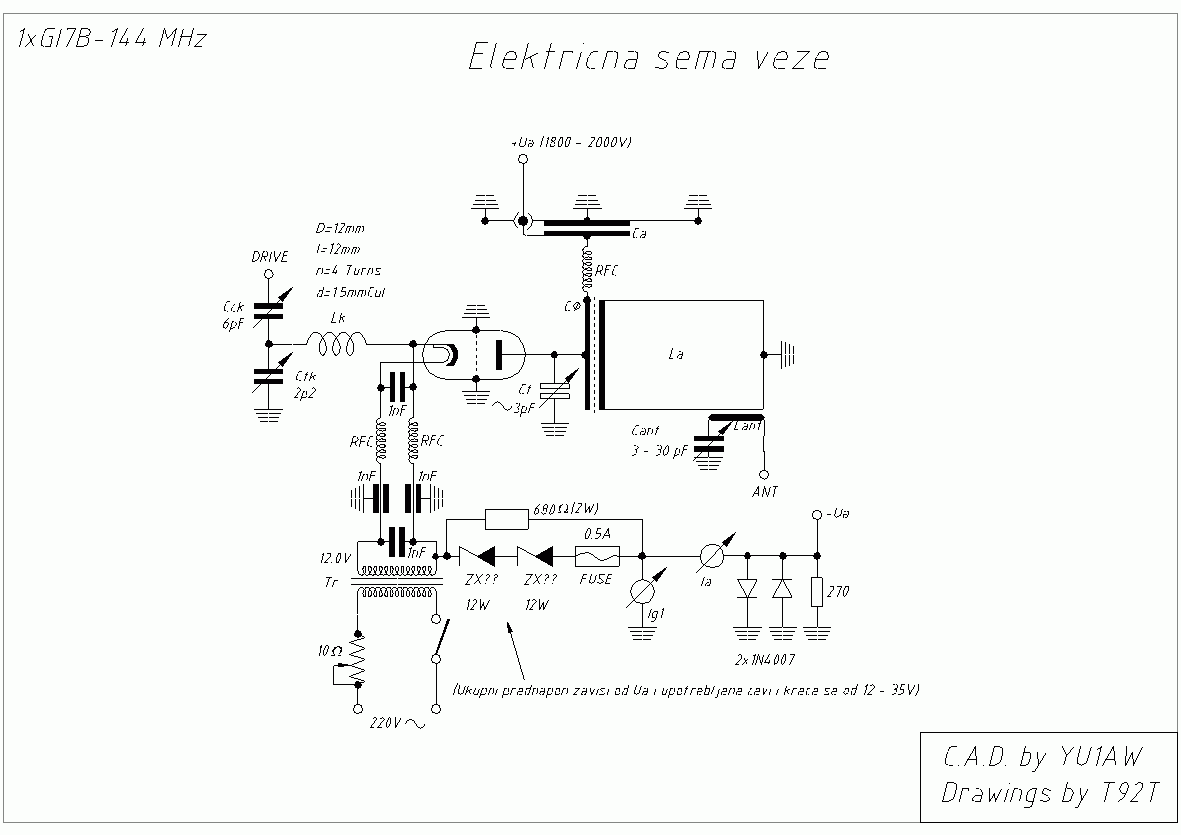

shema 1xGI6B 144.gif
shema 1xGI6B 144.gif

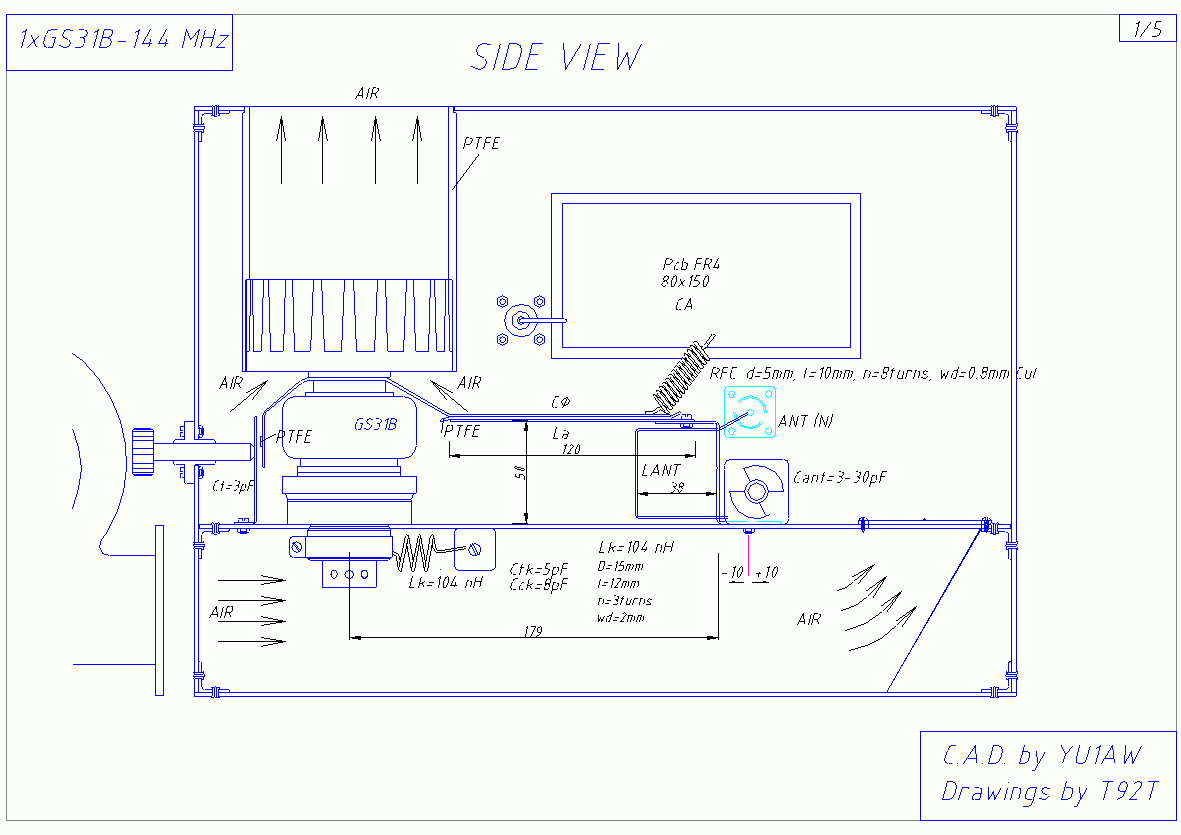

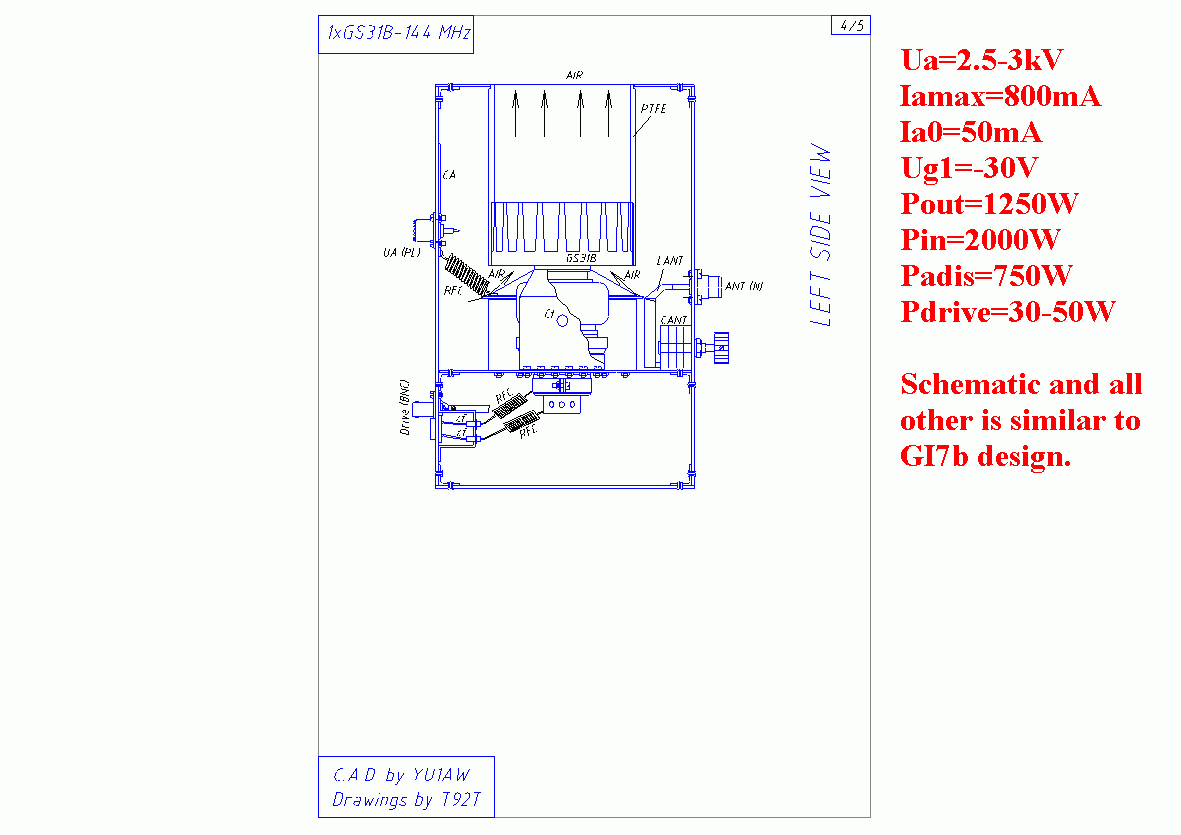

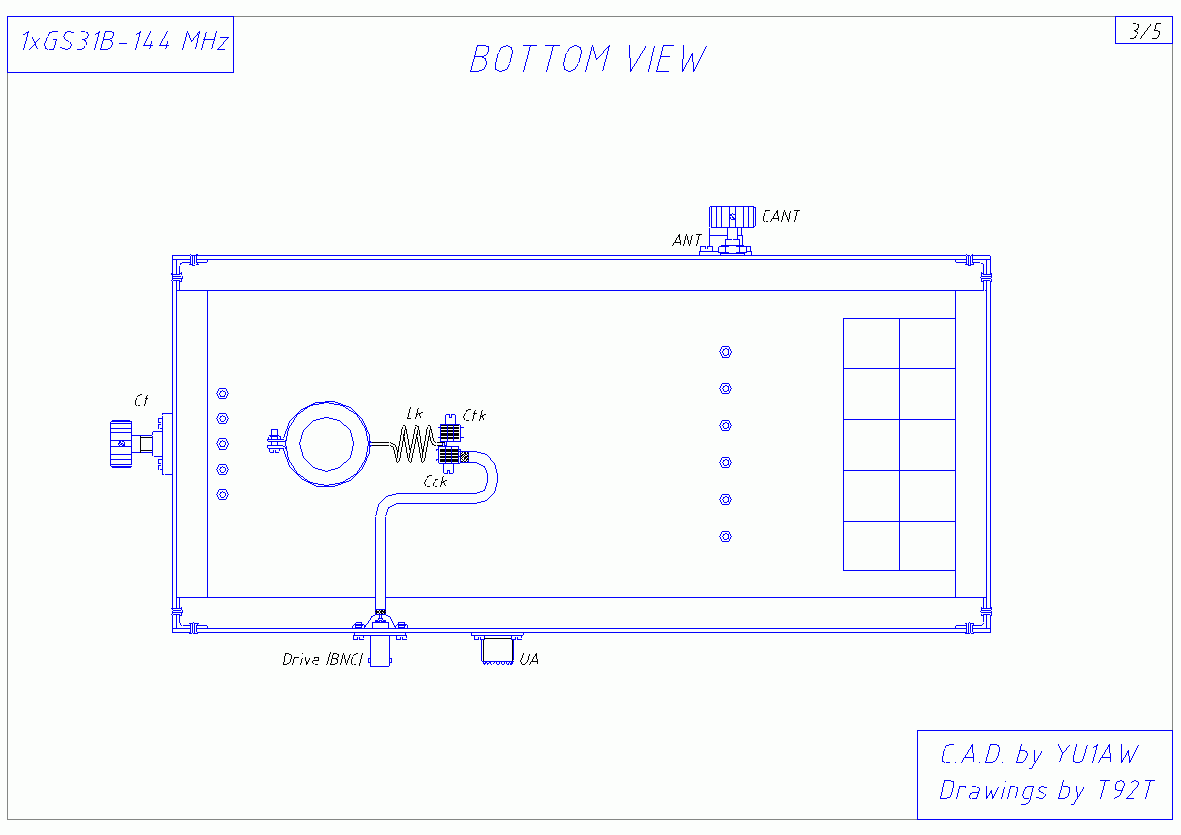

1xGS31B-144MHz

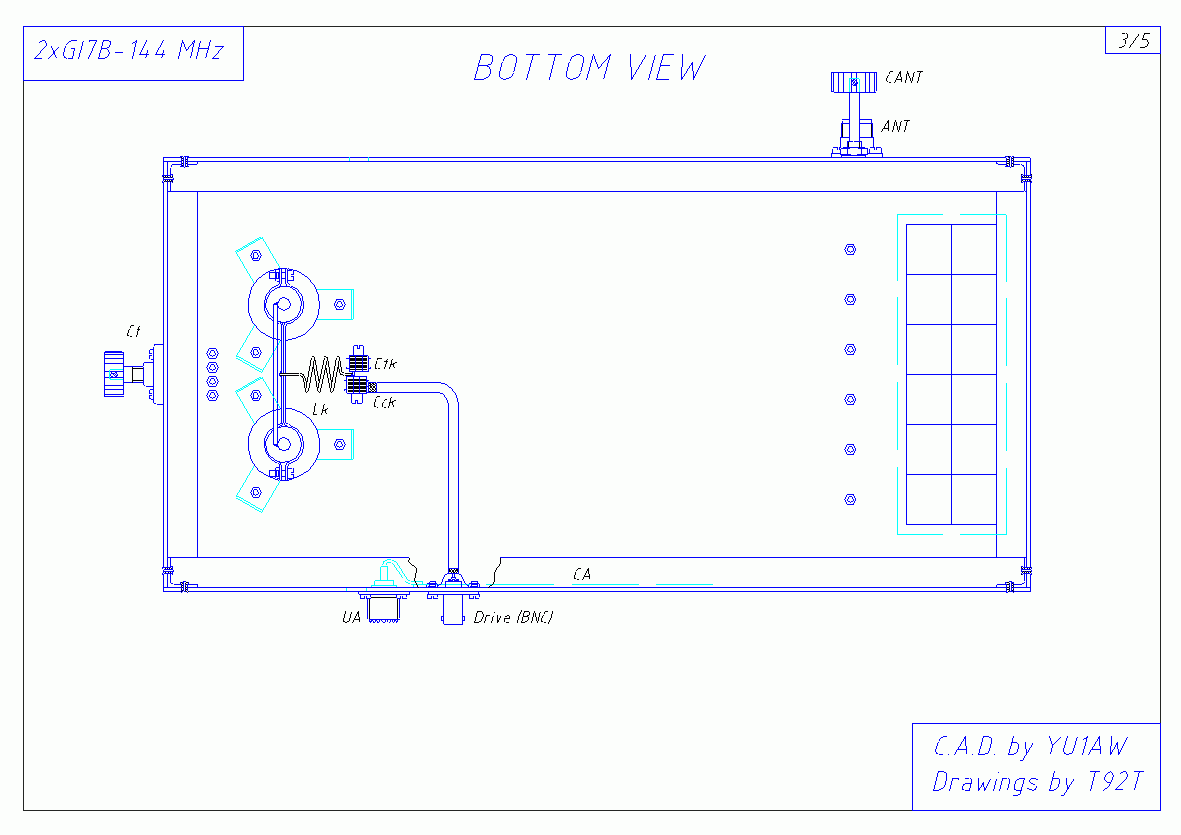

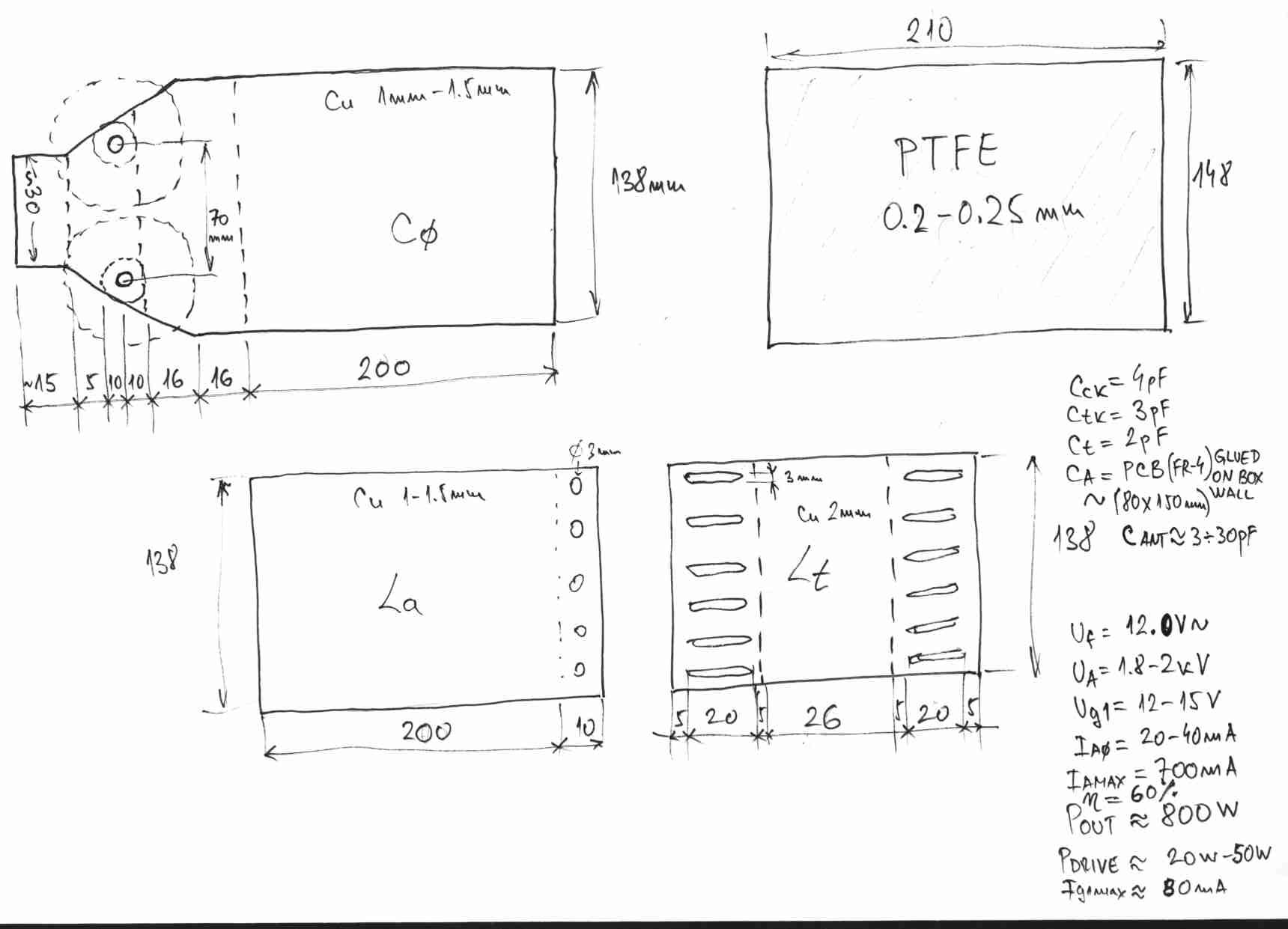

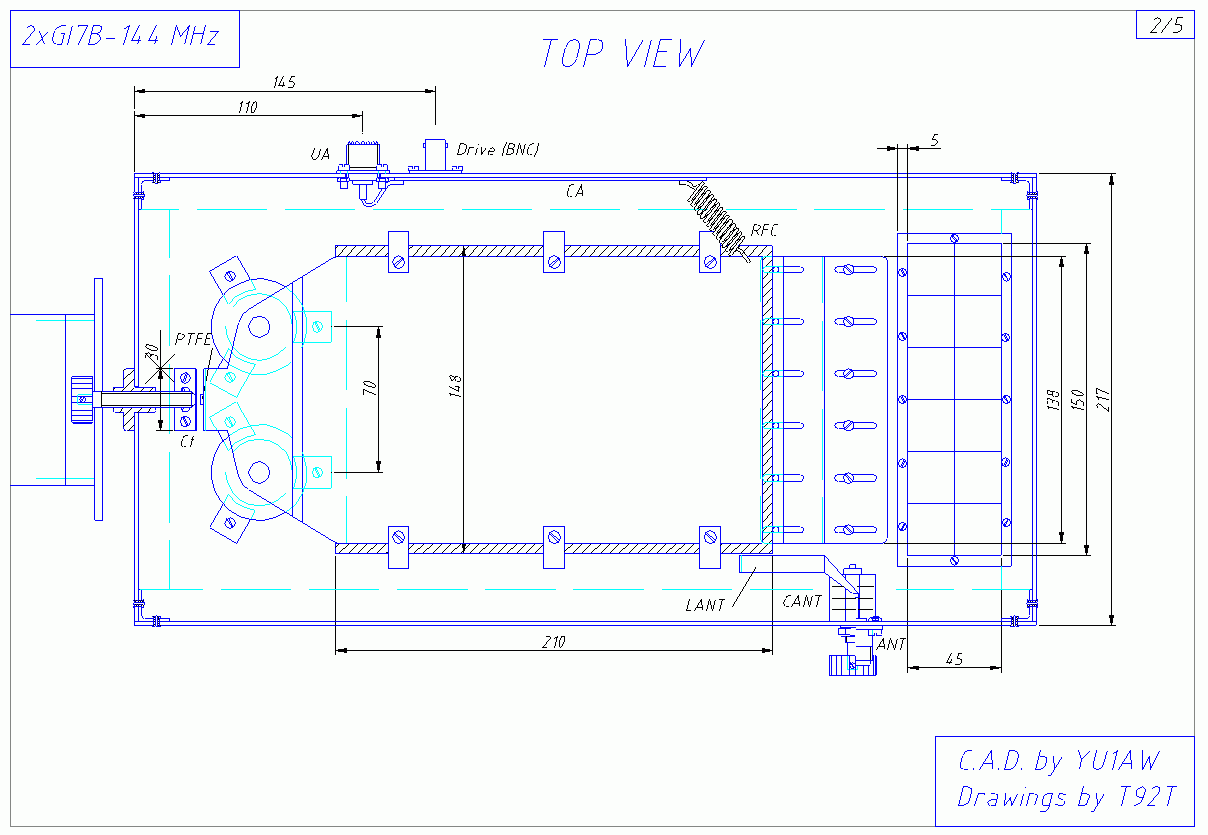

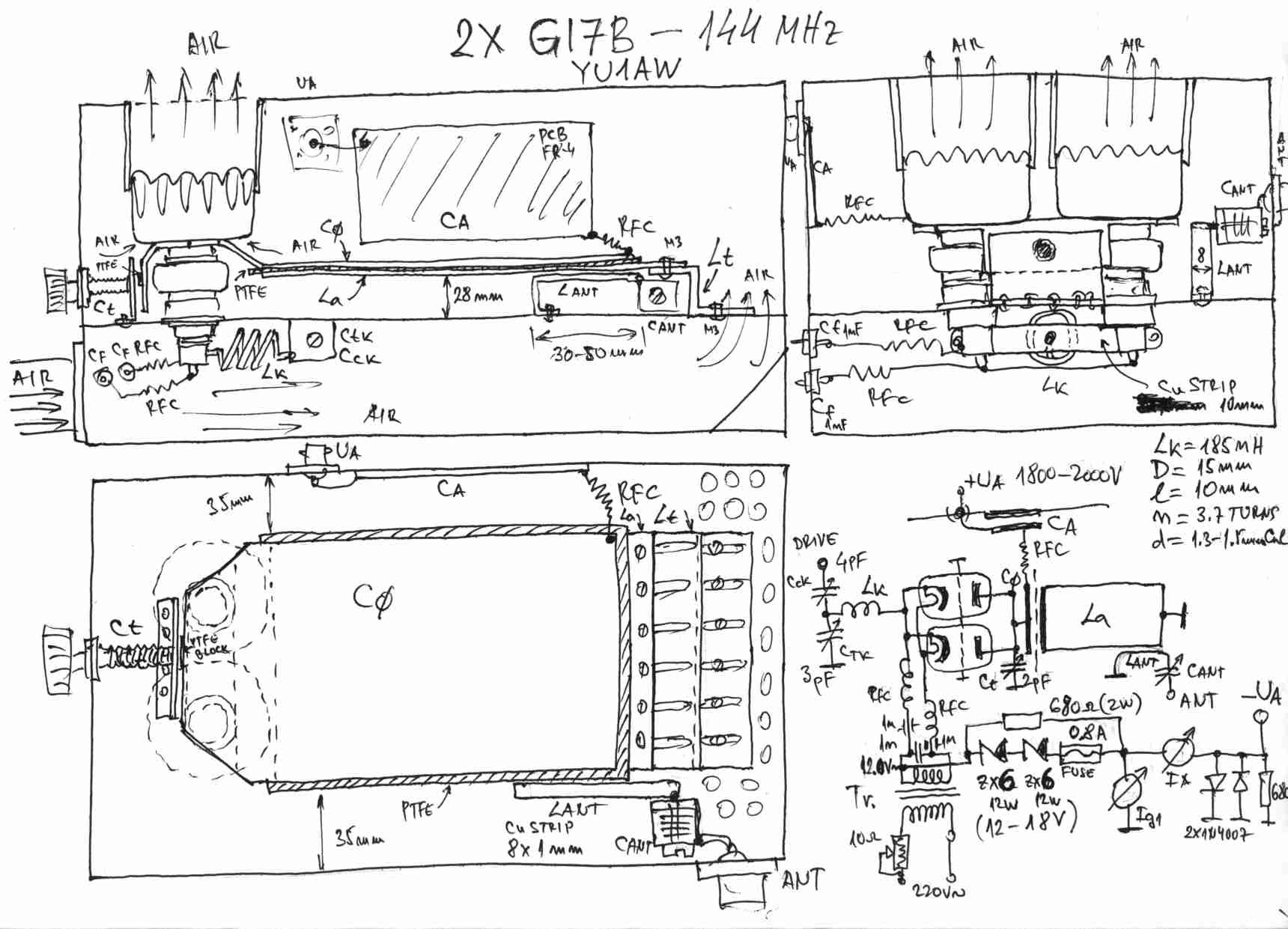

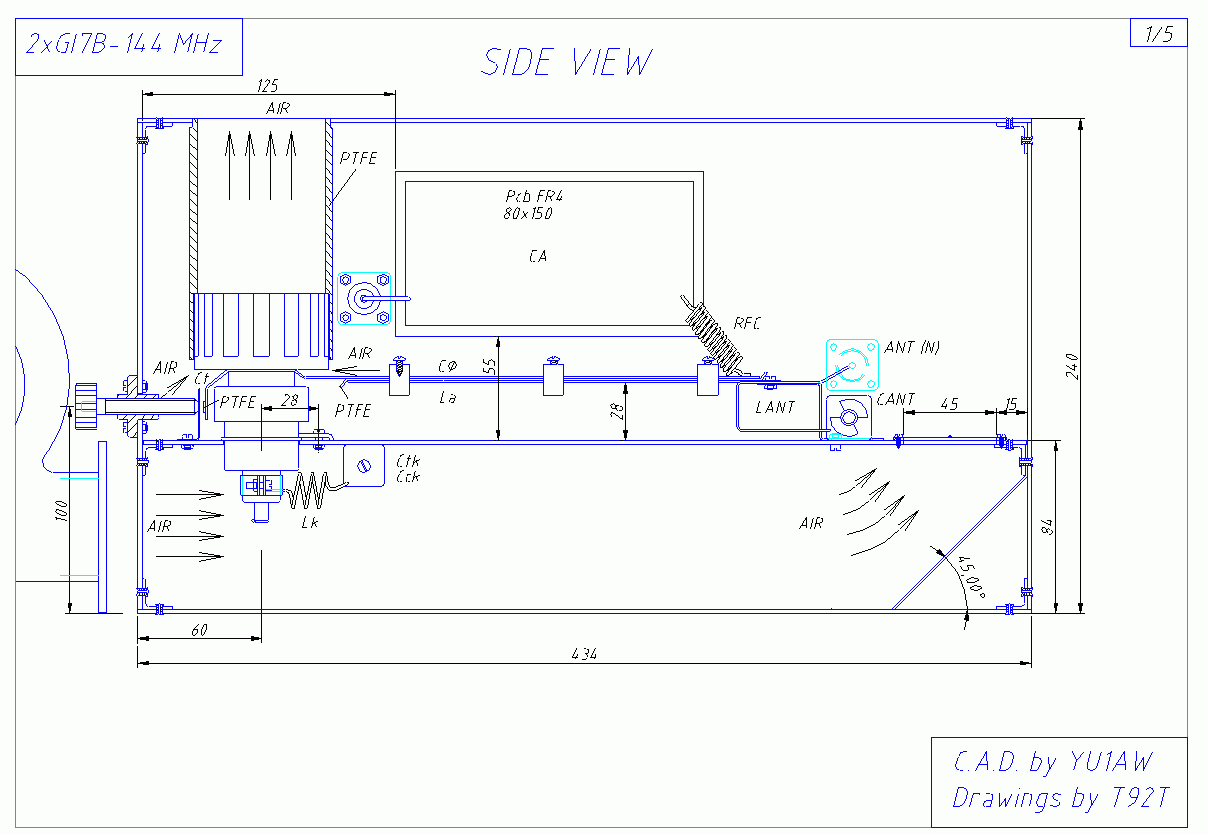

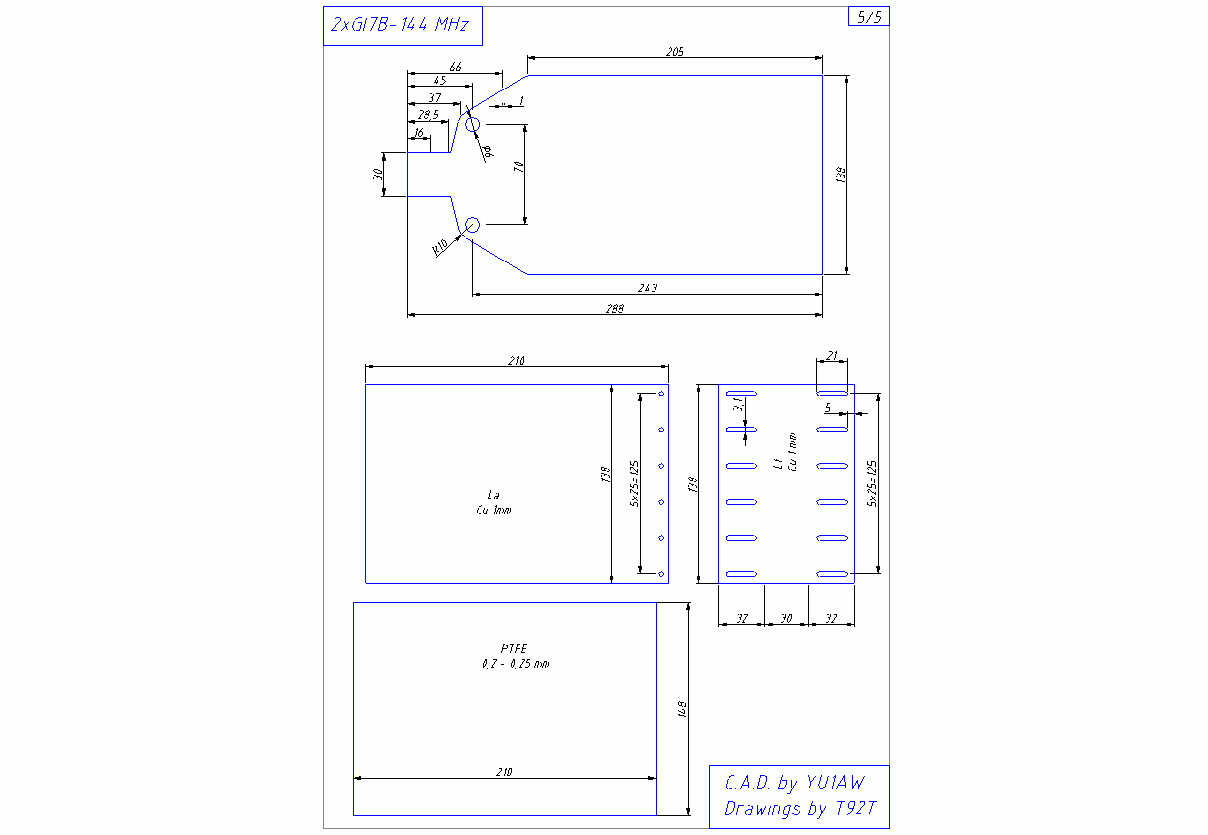

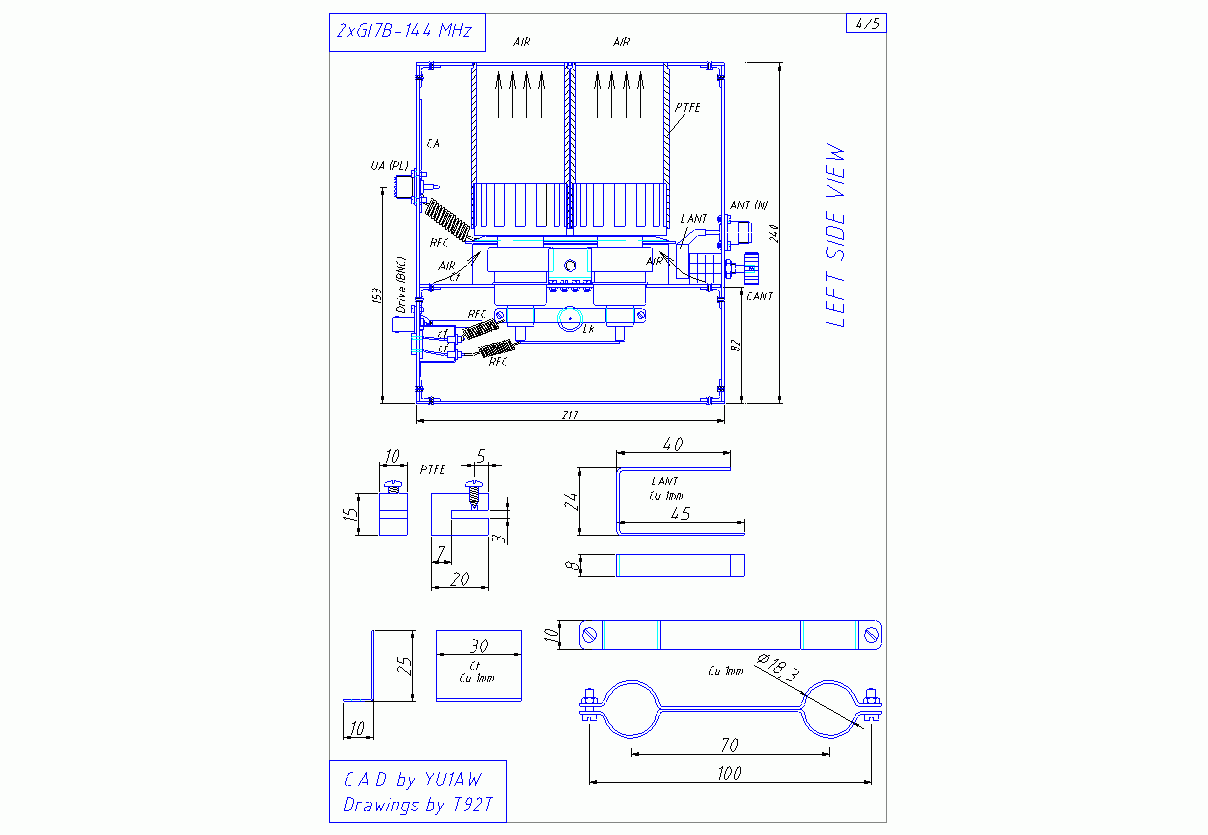

2xGI7B-144MHz

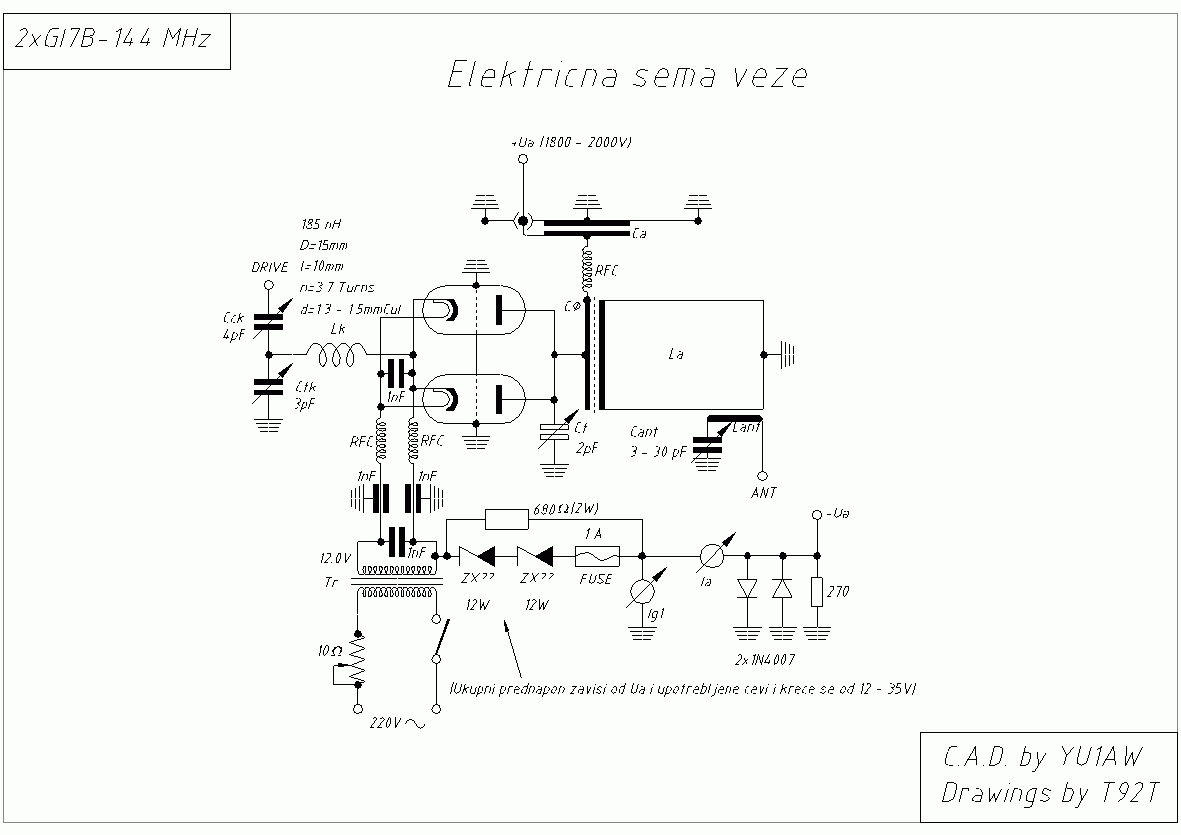

shema 2xGI6B 144.gif
shema 2xGI6B 144.gif

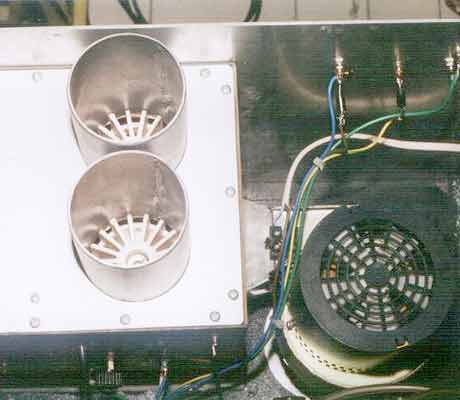

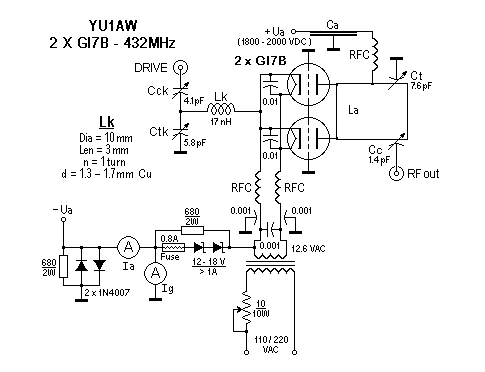

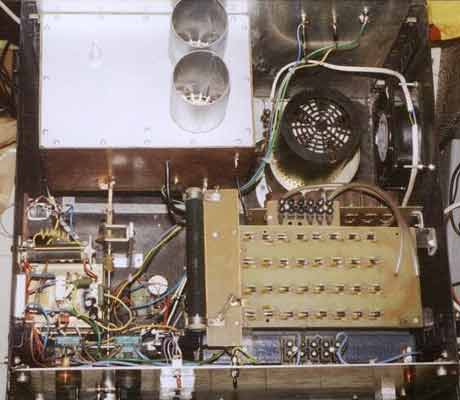

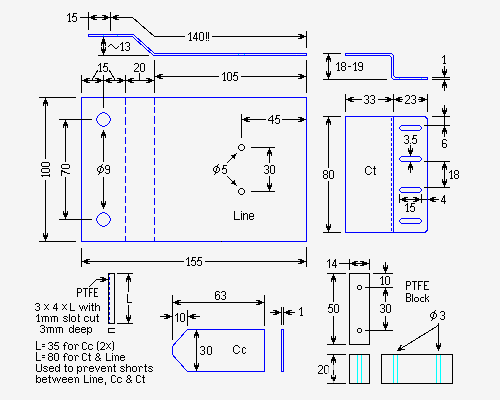

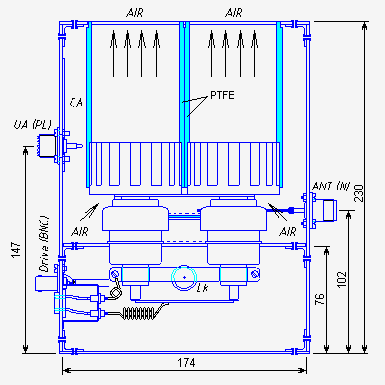

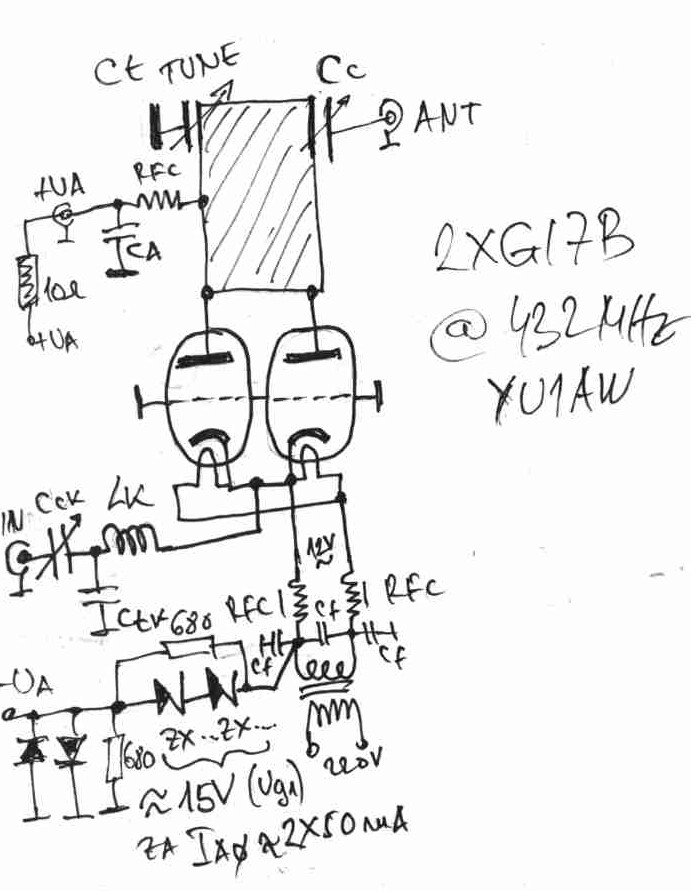

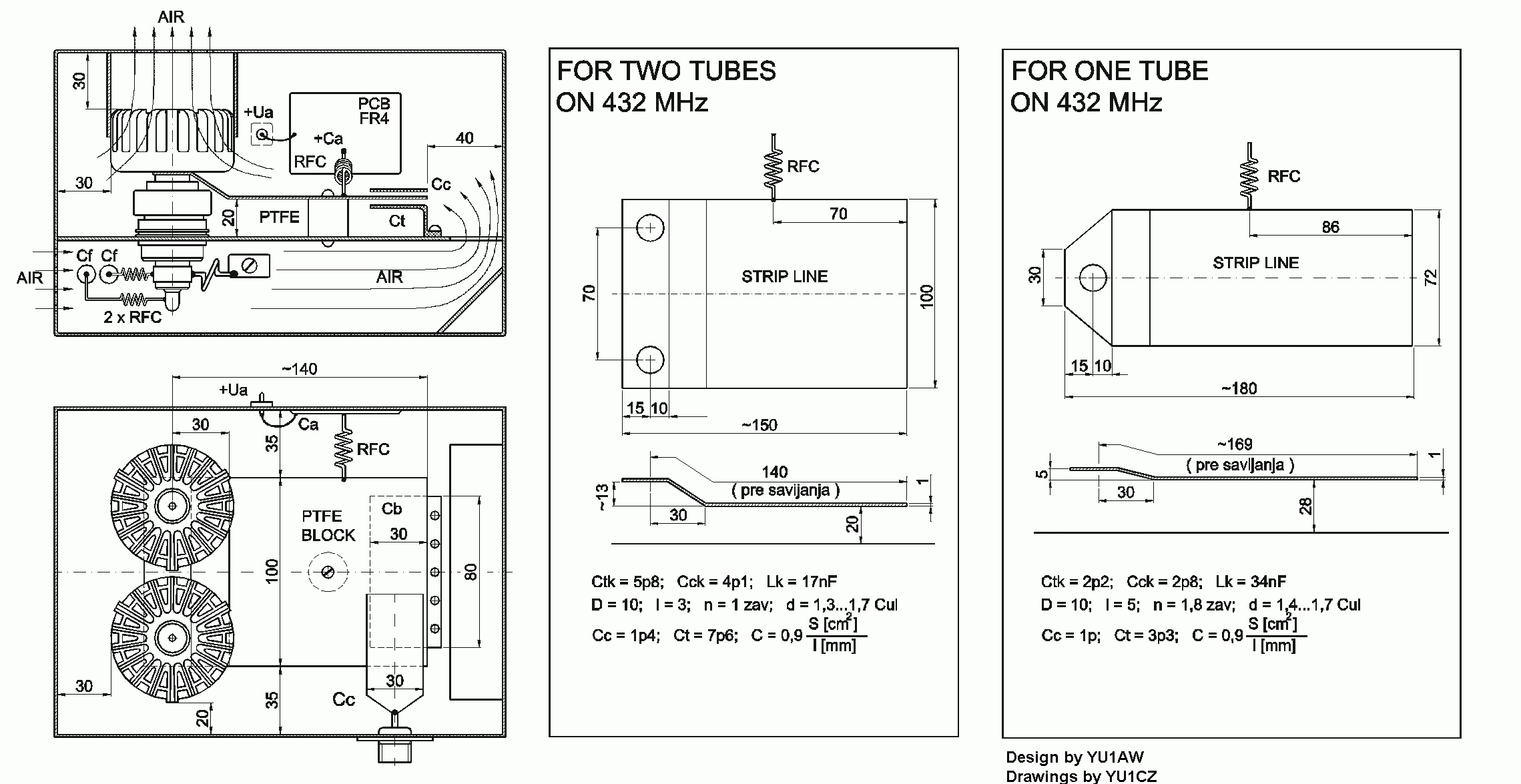

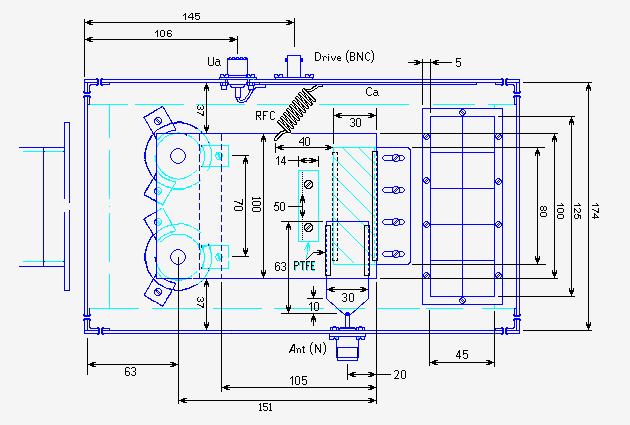

1x/2xGI7B-430MHz

2xGI7_432 YU1AW.gif
2xGI7_432 YU1AW.gif

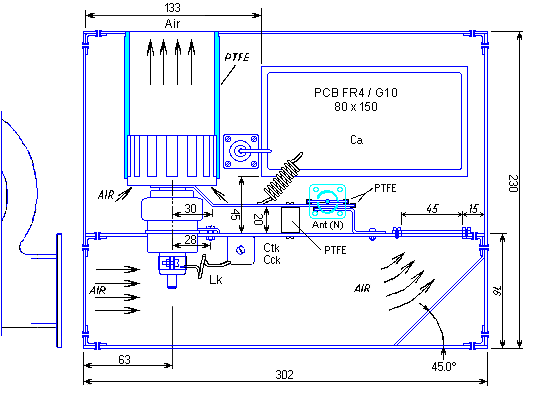

2xGi7_432_YU1AW 3.gif
2xGi7_432_YU1AW 3.gif

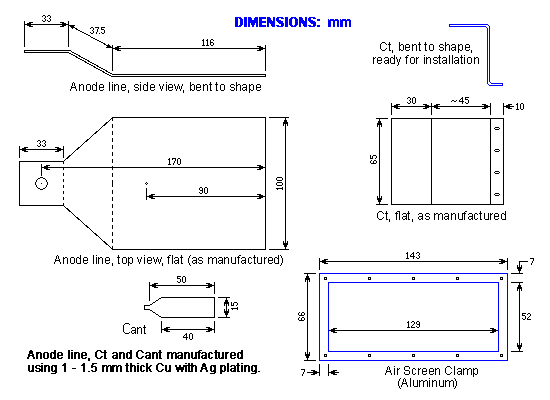

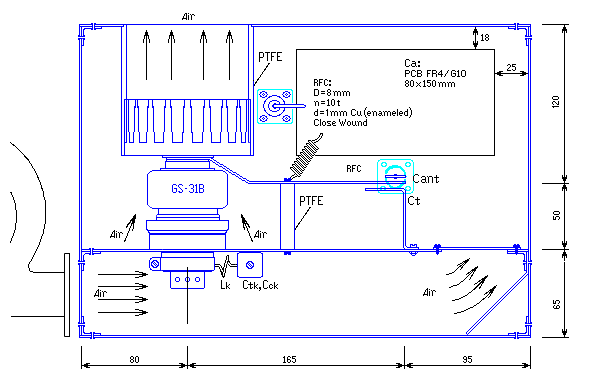

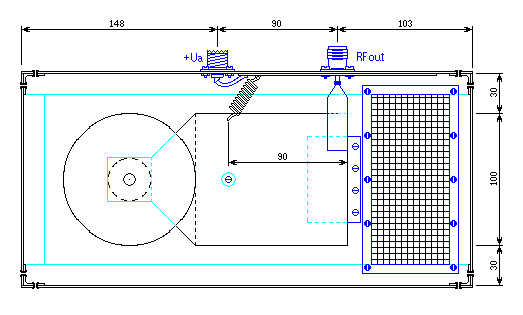

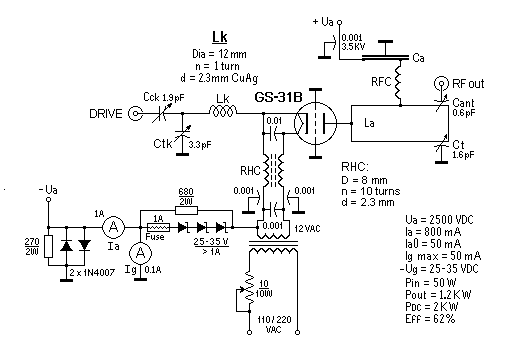

1xGS31B-430MHz

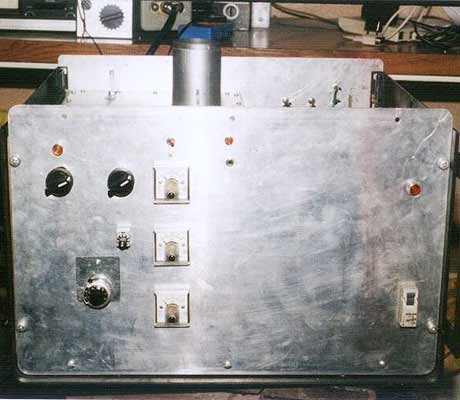

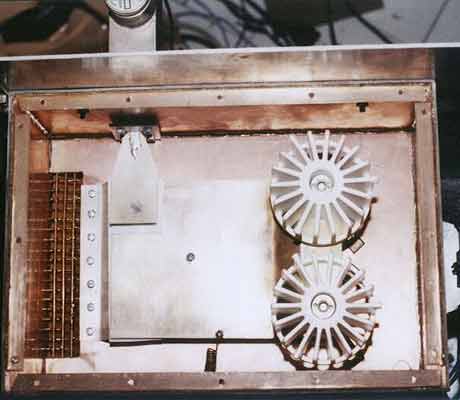

2xGI7B-430MHz
