Increasing Amplifier Relay Speed

Bob Wolbert, K6XX

The first element of all of my transmissions was shortened when running the amplifier. Worse, the transmitter ALC swung high, which automatically reduced transmitter power for several seconds. Both problems were traced to a slow acting T/R relay in the amplifier.

The circuit (Figure 1) speeds the relay by blasting it with twice the normal coil voltage when first activated. The coil voltage decays to normal within a few milliseconds (decay time is proportional to the capacitor size; 47|J,F is a good starting point). This circuit was designed by Tony, K1KP.

This circuit only does its magic with amplifiers that switch a relay coil to transmit. Also, the relay must use a DC coil. Suitable amplifiers include the Drake L4B and L7, Ameritron amps, andtheTL-922.

Does this harm the relay? I don't think so. For example, W6CYX has modified the relay supply voltage in his TL-922 (which has an exceptionally sluggish relay) so that it is double its design voltage full time. He has run it every day for several years without problems.

After adding these parts to the T/R cable from the rig to the amplifier, my AL-1200 no longer truncates leading dots, even at high speed. If your amplifier has slow T/R switching, try installing this simple circuit in the T/R line!



Увеличение скорости срабатывания реле

Bob Wolbert,K6XX

При использовании усилителя мощности первый элемент передачи (речь идёт о CW ) был укороченным, ситуация усугублялась ещё и большой постоянной времени цепи ALC . Обе проблемы, при рассмотрении, привели к медленно срабатывающему реле переключения "приём-передача" в усилителе мощности.

Устройство, схема которого приведена на Fig.1, в начале передачи форсирует скорость срабатывания вышеупомянутого реле приложением к его катушке напряжения вдвое больше номинального. Напряжение на катушке реле, после этого, уменьшается до номинального в течение нескольких миллисекунд (время падения напряжения пропорционально ёмкости конденсатора, которая подбирается, для начала можно установить 47 мкФ).

Схема разработана К1КР (Топу) и предназначена для включения реле переключения РА в режим "передача". Реле должно быть предназначено для работы на постоянном токе. Похожие устройства содержат:Вгаке L4B и Drake L7, усилители Ameritron и TL-922.

Повлияет ли форсированный режим на надёжность реле? Я так не думаю. Например, W6CYX применил в своём TL-922 для питания реле удвоенное напряжение и на всё время работы реле на передачу. И ничего себе : работал и работает много лет изо дня в день и без проблем. Я включил в разрыв провода переключения "приём-передача" несколько деталей и теперь мой AL-1200 не "глотает" больше части телеграфных знаков, даже при большой скорости манипуляции.

Если Ваш усилитель мощности медленно переключается с приема на передачу, попробуйте применить предлагаемое устройство. Вы останетесь довольны полученным результатом.

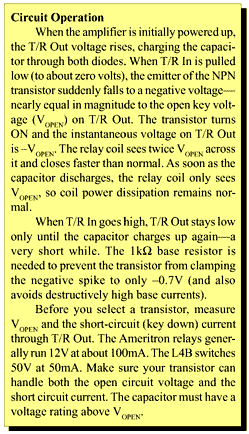

Схема (Fig. 1): при включении питания РА напряжение на выходе устройства T/ROut (между выходом и плюсом источника питания включена обмотка реле зашунтированная диодом) увеличивается и заряжает конденсатор через оба диода практически до напряжения питания устройства. Когда на входе устройства (T/R In) низкий управляющий уровень напряжения - логический "нуль", к эмиттеру транзистора окажется приложенным напряжение заряженного конденсатора.

Появляется ток базы, транзистор открывается и к обмотке реле оказывается приложенным напряжение, равное удвоенному напряжению питания ("своё " напряжение на обмотке реле плюс напряжение на заряженном конденсаторе), - реле срабатывает быстрее. Как только конденсатор разрядится, на обмотке реле останется только номинальное (действовавшее в схеме до переделки) напряжение, обеспечивающее ток удержания якоря реле.

Если на входе устройства (T/R In) высокий потенциал (логическая "единица" ),то на выходе (T/R Out) низкое напряжение будет до тех пор, пока конденсатор зарядится снова, т. е. на очень малый промежуток времени, трпанзистор закроется, ток через обмотку реле прекратится, реле отпустит якорь, - устройство возвратится в исходное (неактивное) состояние.

Резистор сопротивлением 1 кОм в цепи базы транзистора нужен для ограничения импульсов отрицательного напряжения до - 0,7 В и позволяет избежать разрушительно больших токов базы.

Перед тем, как выбрать транзистор для данного устройства, измерьте напряжение на "разомкнутом" выходе (T/R Out) и ток в цепи замыкания этой точки на корпус. Реле в РА типа Ameritron работают там при напряжении 12 В и токе 100 мА, в Drake L4B - 50 В и 50 мА, соответственно. Убедитесь, что Ваш транзистор легко выдерживает такие напряжения и токи. Конденсатор должен быть рассчитан на рабочее напряжение превышающее напряжение на выходе устройства (T/R Out), естественно, при закрытом транзисторе.

Вообще-то, цепь прохождения тока срабатывания реле можно увидеть как: с "плюса" питания через обмотку реле на выход (T/R Out), далее через диод на вход управления (T/R In), а остальные детали включены параллельно прямому сопротивлению этого диода с целью придания большего импульса току, текущему через обмотку реле, в момент его срабатывания.

Свободный перевод с английского Виктор Беседин (UA9LAQ), ua9laq@mail.ru
г.Тюмень, октябрь 2001 г.
