Авиационная радиостанция "Р-803" предназначена для ведения двусторонней телефонной связи в радиосетях, использующих систему амплитудной модуляции несущей частоты передатчика. В радиостанции предусмотрена возможность сдвига всей сетки частот на 50 KHz в сторону более высоких частот. Таким образом, общее число каналов связи в обеих сетках составляет 3400 (через 50 KHz). Каналы связи в радиостанции стабилизированы с помощью 13 кварцев. Наличие кварцевой стабилизации частоты обеспечивает возможность установления связи без поиска и без подстройки. На любой канал связи радиостанция Р-803 настраивается с пульта управления. Выбор частоты производится путем установления на пульте управления трех цифр с помощью вращающихся дисков, а сдвиг сетки - с помощью тумблера. Кроме того, в радиостанции Р-803 предусмотрена возможность предварительной настройки радиостанции на земле на двадцать заранее выбранных частот с обеспечением в полете любой из них. В зависимости от типа пульта управления радиостанция, обеспечивает выбор любой частоты или заранее зафиксированных частот, а также то и другое на одном пульте. При замене наборного устройства запоминающим в пульте третьего типа можно получить 40 заранее зафиксированных волн с использованием их в полете. При комплектации радиостанции аварийным приемником имеется возможность приема на аварийном канале (243 MHz) и на частоте 242.6 MHz при выключенном питании основного приемопередатчика.
Дальность двусторонней радиосвязи, особенно между самолетами, в значительной степени зависит от расположения антенн на самолетах и типов самолетов, от высоты полета и ряда других факторов. Радиостанция Р-803 рассчитана на использование специальных самолетных антенн, предназначенных для дециметрового диапазона.

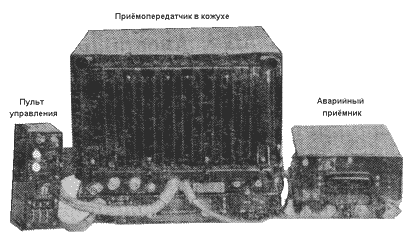

| Радиостанция должна обеспечивать двустороннюю радиосвязь при полной мощности порядка 10 вт: | Радиостанция состоит из следующих основных частей: |
|
|
Приемник радиостанции выполнен по супергетеродинной схеме с двойным преобразованием частоты. Кроме этого, приемник содержит элементы схемы автоподстройки частоты первого гетеродина, а также элементы, связанные с автоподстройкой частоты передатчика по приемнику. Выходное напряжение с приемника поступает на пульт управления. В передатчике радиостанции Р-803 имеется автогенератор, выдающий напряжение с частотой, в два раза меньшей частоты сигнала связи. Напряжение автогенератора после удвоения частоты усиливается по мощности и через антенное реле поступает в антенну. Частота автогенератора передатчика автоматически подстраивается к номинальному значению по гетеродину собственного приемника при помощи системы автоподстройки.
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
|---|---|---|
| Диапазон рабочих частот | 220 - 389.95 MHz | |
| Колличество рабочих частот | 3400 | |
| Шаг перестройки по каналам | 50/100 KHz | |
| Приемник | Схема | супергетеродин с двойным преобразованием |
| Промежуточные частоты | 1ПЧ = 24 MHz; 2ПЧ = 2.9 MHz | |
| Чувствительность | не менее 5 мкв (при коэффициенте модуляции 30% и частоте модуляции 1000 Hz) | |
| Нагрузка | телефоны типа ТА-56М | |
| Передатчик | Выходная мощность | 10 вт (при длине антенного фидера = 1 м) |
| Аварийный приемник | Схема | супергетеродин с двойным преобразованием |
| Промежуточные частоты | 1ПЧ = 24 MHz; 2ПЧ = 3 MHz | |
| Частота фиксированных волн | первая = 243.00 MHz; вторая = 242.60 MHz | |
| Чувствительность | не менее 3...5 мкв (при коэффициенте модуляции 30% и частоте модуляции 1000 Hz) | |
| Питание | Напряжение | +27 в (от бортовой сети с преобразователем ПО-500) |
| Потребляемый ток (прием / передача) | 35 / 40 А | |
| Габаритные размеры и масса рабочего комплекта рации | 340 х 352 х 308 мм; 33.5 кг | |
| [14.12.2002] Информацию предоставили: Сергей Л.Чучанов (UR3IRS) и Виталий Кочнев (RA3OE) |  |
|
