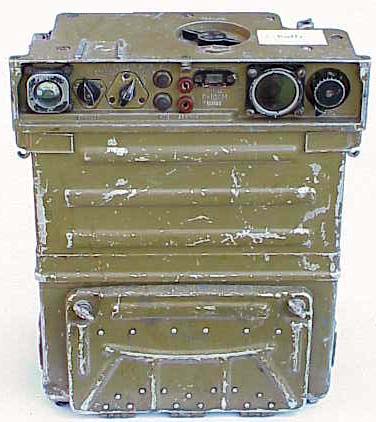

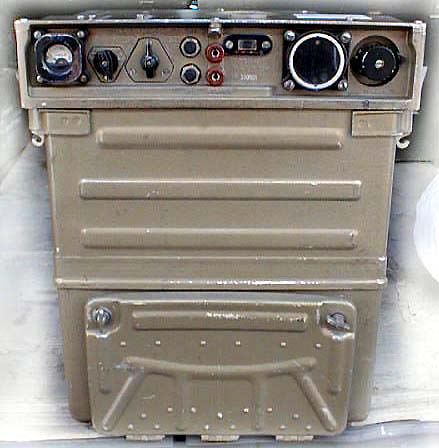

Р-107М - переносная, ранцевая КВ-УКВ радиостанция диапазона 20 - 52 MHz. Радиостанция работает в симплексном режиме, имеет частотную модуляцию. В отличии от Р-107 радиостанция Р-107М полностью собрана на полупроводниках. Посмотреть другое фото Р-107М.
Радиостанция Р-107М собрана по трансиверной схеме. Установка рабочей частоты производится двумя органами управления : переключателем MHz, с помощью которого устанавливается значение мегагерц рабочей частоты, и ручкой плавной настройки, с помощью которой устанавливается точное значение частоты. Шумоподавитель в радиостанции отсутствует. Согласующее антенное устройство перестраивается с помощью коллекторного электродвигателя постоянного тока, управляемого схемой измерения тока антенны и КСВ. В качестве оконечного низкочастотного устройства применяется микротелефонная гарнитура, состоящая из микрофона ДЭМШ-1А, микрофонного усилителя на транзисторе П15 и головных телефонов или трубка с микрофоном порошкового типа МК-10 и телефонным капсюлем.
В комплект радиостанции входят следующие типы антенн:| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
|---|---|---|
| Диапазон рабочих частот | 20 - 52 MHz | |
| Модуляция | FM | |
| Отображение частоты | цифровой частотомер (дискретность = 1 KHz) | |
| Формирование / установка частоты | плавный гетеродин (LC генератор) | |
| Погрешность установки частоты | 1.5 KHz | |
| Приемник | Тип | супергетеродин с одним преобразованием |
| Чувствительность (с/ш 10:1; модуляция 1000 Hz; девиация = 5 KHz) | 1.5 мкв | |
| Фильтр ПЧ (телефон/телеграф) | ФСС/кварцевый | |
| Ширина полосы пропусканя на уровне 6 KHz | 18 KHz | |
| Промежуточная частота | 10.7 MHz | |
| Передатчик | Выходная мощность (мин./макс.) | 1/5 вт |
| Девиация частоты | 5 KHz | |
| Напряжение на выходе УНЧ (при Uвх. = 0.5 мкв) | 0.75 в | |
| Нагрузка тракта НЧ | телефоны головные ТА-56 | |
| Энергетика | Питание | +6.6 - 7.8 в |
| Габариты и масса (приемопередатчик с аккум. и антенной 1.5 м) | 340 х 395 х 210 мм; 18.5 кг | |
Полезные ссылки: Cхема электрическая принципиальная Р-107М [ файл .zip = 478 KB ]
