Радиостанция "Р-609" (Акация)
 |
 |
 |
| Передатчик "Р-609" |
Приемник "Р-609" |
Блок питания "Р-609" |
 |
 |
| Пульт управления "Р-609" |
Измерительный блок "Р-609" |
Радиостанция "Р-609" (Акация) предназначена для симплексной телефонной связи в диапазоне частот 100 - 150 MHz с установкой рабочих частот передатчика и приемника сменными кварцами. В этом диапазоне станцию можно предварительно
настраивать на любые четыре рабочие частоты и вести на них беспоисковую связь. Радиостанция Р-609 применяется для связи главным образом в Военно-Морском флоте, а аналогичные радиостанции РСИУ-3М, Р-800, Р-811, Р-812 - в авиации. Переход с одного канала
связи на другой осуществляется автоматически при нажатии соответствующей кнопки на пульте управления или на измерительном блоке, на что требуется не более трех секунд. К рабочему комплекту станции придается по 30 кварцев для передатчика и приемника.
Кварцы передатчика обозначены буквой А, а кварцы приемника – буквой Б. Частота кварцев выгравирована на их корпусах в мегагерцах. (Можно также использовать кварцы от других аналогичных радиостанций, на корпусах которых указаны условные номера
от 1 до 601. В этом случае рабочую частоту станции определяют по формуле: Fмгц=[(Nкв-1)/12]+100.
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Диапазон частот |
100 - 150 MHz |
| Число кварцованных каналов беспоисковой связи |
4 |
| Время переключения каналов |
3 сек |
| Модуляция |
AM |
| Типы подключаемых антенн |
широкополосная дискоконусная антенна; полуволновый вибратор |
| Приемник |
Чувствительность (во всем диапазоне частот) |
не хуже 10 мкв |
| Схема |
супергетеродин с двойным преобразованием частоты |
| Передатчик |
Выходная мощность |
6 вт |
| Питание |
Сеть переменного тока |
~110/127/220 в 50 Hz |
| Бортовая сеть постоянного тока |
через преобразователь напряжения типов ОП-120 и АМГ-3 |
В рабочий комплект радиостанции входят пять основных блоков (блоки соединяются между собой специальными кабелями):
- Передатчик (блок А). Передатчик радиостанции содержит четырехкаскадный усилитель ВЧ с восемнадцатикратным умножением частоты задающего генератора, усилитель мощности и модулятор. Настройка передатчика осуществляется конденсаторами переменной емкости.
- Приемник (блок Б). Приемник радиостанции представляет собой одиннадцатиламповый супергетеродин с двойным преобразованием частоты. Двойное преобразование частоты принятого сигнала при одном гетеродине является характерной особенностью приемника
радиостанции. Это обеспечивает приемнику высокую чувствительность, стабильность работы и хорошее ослабление помех по зеркальному каналу.
- Блок питания (блок В). Выпрямители блока питания смонтированы по мостовой схеме на селеновых столбах. Блок питания обеспечивает:
- переменное напряжение ~27 в (для питания ламп накала приемника и передатчика);
- постоянное напряжение +27 в (для питания электромагнитных реле и других цепей автоматики);
- постоянное напряжение +315 и +180 в (для питания анодно-экранных цепей передатчика и приемника);
- постоянное напряжение +105 в (для питания цепей смещения ламп).
- Пульт управления (блок ПУ). Пульт управления смонтирован в металлической коробке с наклонной передней панелью, на которой имеются: фишка для подключения микрофона типа МРУ, гнездо для головных телефонов ТА-4, шесть ручек переключателей,
шесть кнопок и три сигнальные лампочки. При помощи этих органов управления можно включать питание радиостанции, переключать ее с приема на передачу, с одного канала связи на другой, вести переговоры с ВПС (вынесенный пост связи) без выхода в эфир, передавать
управление станцией постам ВПС. Переключение станции с приема на передачу также осуществляется нажатием тангенты микрофона. С ВПС можно вести телефонные переговоры с дежурным оператором станции или вести прием и передачу через радиостанцию. Работа радиостанции
на ВПС сигнализируется индикаторными лампочками.
- Измерительный блок (блок И). Этот блок может быть использован как вольтметр или пробник. С него же можно управлять радиостанцией, вести прием или передачу и переключать станцию с одного связи канала на другой. Практически же все эти манипуляции
производят при настройке станции, а во время работы его обычно отсоединяют от станции и свертывают. Переключение радиостанции с одного канала связи на другой осуществляется автоматически с помощью специального механизма переключения каналов. Измерительный
блок позволяет измерить:
- напряжение цепей накала, анодов и смещения ламп;
- общий ток, потребляемый приемником;
- анодные токи ламп утроителей частоты и выходного каскада;
- ток в антенном контуре и общий ток передатчика.
 |

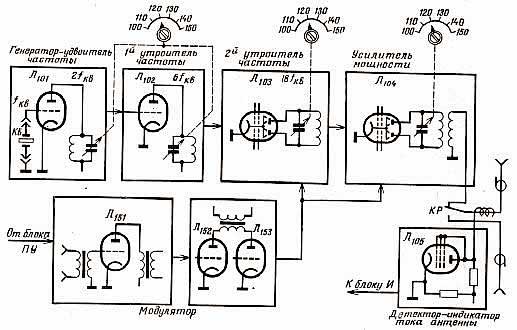

| Блок-схема передатчика "Р-609" |
 |

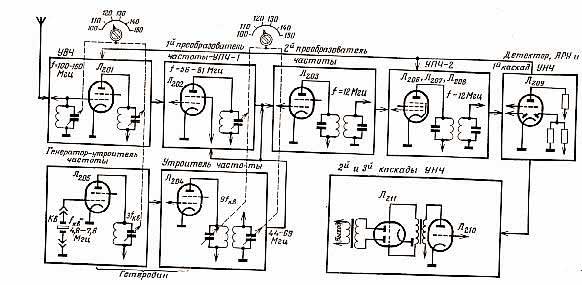

| Блок-схема приемника "Р-609" |
