Радиостанция "Район" (РС-25)

Радиостанция 'Район' (РС-25)

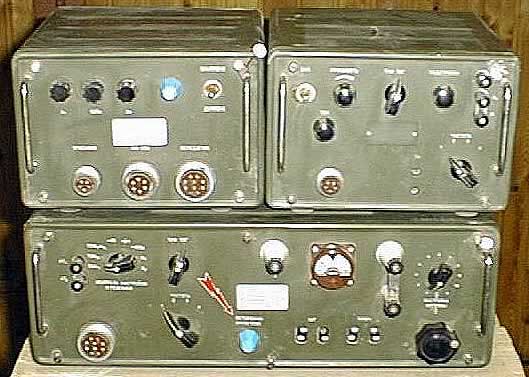

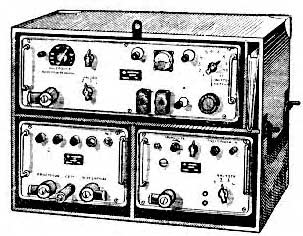

Радиостанция "Район" (РС-25) предназначена для проведения дуплексной, телефонной или телеграфной радиосвязи на фиксированных частотах в диапазоне длинных, средних и коротких волн. Дальность связи: 400 - 500 км. Радиостанция имеет переходное устройство, позволяющее подключать для радиосвязи абонентов телефонной сети. Предусмотрена работа радиостанции со вспомогательным устройством типа ИВ-1 для автоматического вызова одного из корреспондентов радиосети. Число абонентов при этом должно быть не более 5. Вызов нужного корреспондента производится нажатием кнопки. Применяемые лампы: 1К2П, 1Б2П, 1А2П, 2П1П, 2П2П, 4П1Л, 6П21С.

В комплект радиостанции входит приемник, передатчик, блок питания (для выбранного варианта питания), комплект антенных устройств, телеграфный ключ, микротелефонная трубка и головные телефоны. К радиостанции придается антенна бегущей волны для работы в диапазоне длинных волн, симметричный вибратор для работы на частотах выше 3.0 MHz и переключаемый в Т-антенну на частотах ниже 3.7 MHz и устройство противовеса.

Переход приемника на передачу осуществляется тангентой микротелефонной трубки. Частота первого гетеродина стабилизирована с помощью кварца. По анодным цепям приемник радиостанции потребляет не более 28 мА, по накальным цепям – не более 0.42 А. Супергетеродинный приемник радиостанции с фиксированной настройкой на четыре частоты собран на батарейных лампах пальчиковой серии. Приемник рассчитан на работу с симметричной и несимметричной антенной. Автоматическая регулировка усиления приемника обеспечивает изменение напряжения на выходе не более чем в 4 раза при изменении входного сигнала в 1000 раз. Ослабление по соседнему каналу при расстройке на ±7 KHz не менее 30 dB, а ослабление по зеркальному каналу порядка 50 dB.

Модуляция передатчика - анодно-экранная. Возбудитель выполнен по трехточечной схеме с емкостной обратной связью. Передатчик радиостанции имеет возбудитель, буферный каскад, оконечный усилитель мощности и модулятор. Модулятор передатчика имеет два каскада усиления и собран на на полупроводниковых триодах. Во входных цепях модулятора установлен фильтр, задающий частотной характеристике модулятора значительный подъем высших модулирующих частот (до 2500 Hz) и резкий завал всех частот, лежащих выше частоты 3200 Hz. Это ослабляет излучение передатчиком высших частот модуляции, лежащих за пределами рабочего канала. При работе передатчика в телеграфном режиме манипуляция осуществляется телеграфным ключом. На передней панели передатчика установлен прибор, позволяющий судить об исправности отдельных каскадов, о наличии питающих напряжений и производить настройку антенны. При работе на коротких волнах к передатчику подключается симметричная антенна - диполь на частотах 3.0 - 8.0 MHz и Т- образная антенна на частотах от 1.0 до 3.7 MHz. Превращение диполя в Т-образную антенну производится простым соединением обоих проводов фидера снижения. В диапазоне средних волн антенная цепь не настраивается, так как передатчик работает на антенну бегущей волны, которая имеет активное входное сопротивление.

Система питания радиостанции от сети состоит из двух выпрямителей отдельных для приемника и передатчика. При питании радиостанции от генератора ПГНП имеется выпрямитель для питания передатчика, а приемник получает необходимое напряжение от сухих батарей. Блок питания от аккумуляторов состоит из аккумуляторной батареи напряжением 24 в, преобразователя типа МА-250 и зарядно-разрядного щитка и блока выпрямителей.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот 0.3 - 0.6 и 1 - 8 MHz
Модуляция CW, телефон
Передатчик Выходная мощность (CW) 20 - 25 вт
Выходная мощность (телефон) 16 вт
Приемник Чувствительность (CW) не менее 5 мкв
Чувствительность (телефон) не менее 10 мкв
Питание Сеть ~127/220 в 50 Hz
Аккумуляторная батарея + 24 в
Генератора с ножным приводом тип - ПГНП

ПОЛЕЗНЫЕ ССЫЛКИ: Схема электрическая принципиальная радиостанции "Район" (РС-25) [файл .djvu = 408 KB]

Радиостанция 'Район' (РС-25)

[13.11.2002] Информацию предоставил: Сергей Л.Чучанов (UR3IRS).
Благодарности: Евгений. Фото: С.Н.Матвеев (UA1OSM)
