Радиоприемник "Волна"

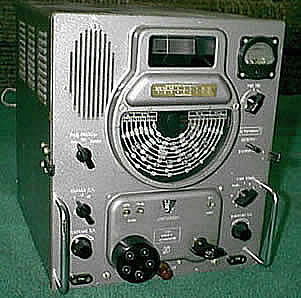

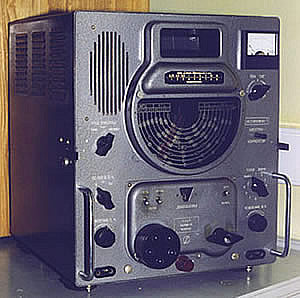

1.2.3. Радиоприемник "Волна" в различных ракурсах

4. Вид на радиоприемник "Волна" справа	5. Радиоприемник "Волна"	6. Вид на радиоприемник "Волна" слева

7. Вид на радиоприемник "Волна" сверху	8. Фрагмент передней панели радиоприемника "Волна"	9. Вид на радиоприемник "Волна" снизу

Стационарный супергетеродинный ламповый радиоприемник "Волна" предназначен для слухового приема телеграфных (незатухающих и тональных) и телефонных сигналов. Кроме того, радиоприемник может быть использован в комплекте аппаратуры для буквопечатающего факсимильного приема.

Приемники "Волна" выпускались на Александровском радиозаводе Владимирской области в СССР. Начало производства - конец 1950-х годов. Планировался как связной ПВ/КВ морской и речной судовой гражданский приемник, однако, он имел в этом качестве очень существенный недостаток - от ударных нагрузок в барабане расстраивались контура. Приемник был вообще ненадежен как связной и перешел на роль вспомогательного, а потом и вещательно-трансляционного, вместо приемника "Любава". Для любительских целей ценен в качестве УПЧ на диапазоне 2 MHz, так как имеет там хорошую оптику, и при наличии КВ-конвертера с кварцево-диапазонной стабилизацией может обеспечить весьма комфортный прием.

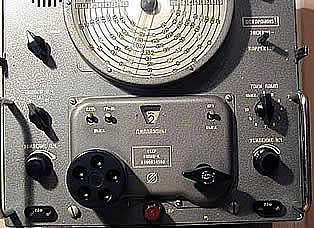

Радиоприемник выполнен в виде настольной конструкции в экранированном металлическом корпусе по супергетеродинной схеме на четырнадцати пальчиковых лампах шестивольтовой серии с двойным преобразованием частоты. Двойное преобразование частоты применяется на диапазонах с 5 по 9 приемника "Волна-К"; на диапазонах с 6 по 9 - "Волна-K1", на 7 - 9 диапазонах - "Волна-3", а однократное преобразование на остальных диапазонах. Применение двойного преобразования частоты позволяет обеспечить на КВ диапазонах необходимое ослабление помехи по зеркальному каналу, а также позволяет получить на всех диапазонах полосу 0.5 KHz, т. к. в этом случае ширина полосы обеспечивается выбором сравнительно низкой второй промежуточной частоты (85 KHz). На длинноволновых диапазонах высокая промежуточная частота не нужна и необходимое ослабление зеркальной помехи достигается схемой с одним преобразованием.

ОСНОВНЫЕ ОСОБЕННОСТИ:

Существует шесть модификаций радиоприемника: 1] "Волна-К"; 2] "Волна-КТ" (тропический вариант); 3] "Волна-К1"; 4] "Волна-К1Т" (тропический вариант); 5] "Волна-К2" (отличается от "Волна-К" в том, что корпус приемника выполнен из алюминиевого сплава); 6] "Волна-3".
Элементная база - лампы (6К4П, 6А2П, 6Ж2П, 6П1П, 5Ц4C, 6Н3П, СГ3С, А6-3, МН-3) и полупроводники (Д2Ж, Д2Е, Д102).
Переключатель диапазонов - механический, барабанного типа. Число поддиапазонов - девять.
Установка и перестройка частоты радиоприемника обеспечивается вручную с помощью механического верньера. Верньер четырех-секционного КПЕ имеет четыре ступени замедления. Каждая ступень состоит из двух зубчатых колес с передаточным числом 1 : 3. Конструкция верньера полностью безлюфтовая за счет того, что зубцы ведущих колес каждой ступени заклиниваются между зубцам двух ведомых колес.
Шкала - комбинированная с механическим и оптическим фото-отображением принимаемой частоты со световой подсветкой.
В приемнике предусмотрена ступенчатая регулировка полосы пропускания по ПЧ.
Входные цепи радиоприемника во всем диапазоне частот рассчитаны на работу от открытой антенны любой длины. Входные цепи приемника "Волна-3", кроме того, рассчитаны на включение симметричной антенны через двухпроводный фидер с волновым сопротивлением 200 ом. Вход приемника защищен от помех радиолокационного диапазона, а также от больших напряжений ВЧ, наводимых в антенне от работающих вблизи передатчиков.
Выход радиоприемника рассчитан на подключение:
- двух пар низкоомных телефонов (Волна-К);
- одной пары низкоомных телефонов и линии с нагрузкой 600 ом (Волна-К1);
- двух пар низкоомных телефонов и линии с нагрузкой 600 ом, при выключенном громкоговорителе (Волна-3).
В приемник вмонтирован динамический громкоговоритель, обеспечивающий прослушивание передач при выходной мощности порядка 0.2 - 0.3 вт. Предусмотрена возможность выключения громкоговорителя тумблером, расположенным на передней панели. Кроме того, на переднюю панель приемника "Волна-3" выведено напряжение промежуточной частоты 85 KHz.
На передней панели радиоприемника расположены следующие органы управления:
- ручка переключения диапазонов;
- ручка настройки;
- ручка регулировки усиления по ПЧ;
- ручка переключателя полосы;
- ручка переключателя рода работ;
- ручка регулировки тона ТЛГ;
- ручка электрического корректора шкалы;
- ручка переключателя "Токи ламп" (для контроля токов 10 ламп приемного тракта);
- ручка регулировки усиления по НЧ;
- тумблер включения приемника;
- тумблер включения АРУ (только для радиоприемников "Волна-К", "Волна-К2", "Волна-3", "Волна-КТ");
- тумблер включения громкоговорителя;
- тумблер включения трансляции (только для радиоприемников "Волна-К1", "Волна-К1T");
- тумблер включения "Приемник", "Звукосниматель" (только для радиоприемников "Волна-К1", "Волна-К1T");
- тумблер переключения приема на симметричную и несимметричную антенны (только для радиоприемника "Волна-З").
Внутри радиоприемника (на блоке N 1) установлен переключатель кварцев. Предусмотрена возможность корректировки точной шкалы по внутреннему кварцевому калибратору электрокорректором.
Помимо основного тракта усиления в радиоприемнике имеются: кварцевый калибратор, III гетеродин, усилитель и детектор АРУ.
- Кварцевый калибратор позволяет обеспечить заданную точность градуировки приемника путем периодической проверки оптической шкалы по калибровочным точкам.
- Третий гетеродин необходим при приеме незатухающих колебаний, а также при калибровке.
- Для включения кварцевого калибратора, а также третьего гетеродина служит переключатель "Род работы", выведенный на переднюю панель.
- В приемнике применена усиленная АРУ.
Выпрямитель смонтирован внутри радиоприемника. Выпрямитель обеспечивает питание всех гетеродинов стабилизированными напряжениями +105 в и ~6.3 в, а всех остальных каскадов - нестабилизированными напряжениями +220 в и ~6.3 в.
Предусмотрены следующие варианты питания радиоприемника:
- от сети переменного тока напряжением 220, 127, 110 в с частотой 50 Hz;
- от сети постоянного тока напряжением 220, 110 и 24 в через преобразователи (для варианта питания от сети постоянного тока в комплекте радиоприемника предусмотрен выносной коммутатор преобразователей. Типы преобразователей, в зависимости от варианта питания, поставляются отдельно).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Марка приемника			Волна-К	Волна-КТ	Волна-К1	Волна-К1Т	Волна-К2	Волна-3
Диапазон принимаемых частот (ДВ, СВ, КВ)			0.012 - 23 MHz					0.012 - 5 MHz
Число поддиапазонов			9
Запас перекрытия по частоте			не менее 2 % (в начале и конце каждого диапазона)
Цена деления шкалы			0.25 - 10 KHz (в зависимости от поддиапазона)
Виды принимаемых сигналов			AM/CW
Схема приемника			супергетеродин с двойным преобразованием
Промежуточные частоты			1 ПЧ = 915 KHz; 2 ПЧ = 85 KHz
Ширина полосы пропускания ПЧ			0.5; 1.5; 6.0 KHz
Чувствительность		в режиме CW	4-10 мкв	4-10 мкв	10-15 мкв	10-15 мкв	4-10 мкв	4-8 мкв
Чувствительность		в режиме AM	10-20 мкв	10-20 мкв	15-30 мкв	15-30 мкв	10-20 мкв	20-40 мкв
Избирательность по зеркальному каналу			60 dB
Эффективность РРУ по ПЧ и НЧ			60 dB
Эффективность АРУ по ПЧ и НЧ			уровень U вых. поддерживается в пределах 12 dB при изменении U вх. на 60 dB
Неравномерность АЧХ УНЧ			не более 6 dB (в диапазоне частот 200 - 6000 Hz)
Энергетика	Питание	без блока ОП-120	однофазная сеть ~ тока напряжением 220, 127, 110 В с частотой 5О Hz
		через блок ОП-120 Ф2	сеть постоянного тока напряжением 220 В
		через блок ОП-120 Ф1	сеть постоянного тока напряжением 110 В
		через блок ОП-120 Ф3	сеть постоянного тока напряжением 24 В
	Потребляемая мощность		90 вт (от сети переменного тока 220, 127, 110 В с частотой 5О Hz)
			330 вт (от источника постоянного тока 220 В)
			330 вт (от источника постоянного тока 110 В)
			260 вт (от источника постоянного тока 24 В)
Габариты	Радиоприемник		346 х 410 х 410 мм
Габариты	Ящик ЗИП		275 х 225 х 106 мм
Масса	Радиоприемник		40 Кг
	Ящик ЗИП		2.5 Кг
	Коммутатор преобразователей		2.5 Кг
	Преобразователь		10 Кг (для преобразователей типа ОП-120 Ф1, ОП-120 Ф2, ОП-120 Ф3)

КОМПЛЕКТНОСТЬ:

Радиоприемник;
Комплект ЗИП в ящике (в состав радиоприемника "Волна-К1" не входит);
Сопроводительная техническая документация;
Два преобразователя типа ОП-120 Ф1 (для радиоприемника с питанием от сети постоянного тока напряжением 110 В);
Два преобразователя типа ОП-120 Ф2 (для радиоприемника с питанием от сети постоянного тока напряжением 220 В);
Два преобразователя типа ОП-120 Ф3 (для радиоприемника с питанием от сети постоянного тока напряжением 24 В);
Коммутатор преобразователей (для радиоприемника с питанием от сети постоянного тока напряжением 220, 110, 24 В);
Головные телефоны (в состав радиоприемника "Волна-К1" не входят).
